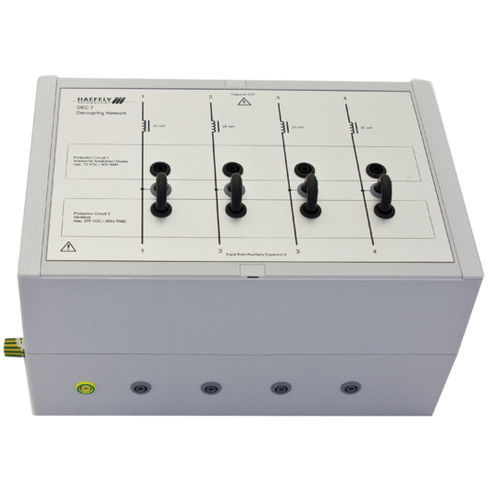

Entkopplungs-Netzwerk DEC 7

Das DEC 7 wird zur Entkopplung von Zusatzgeräten von einem Prüfling verwendet, der entweder mit 1,2/50 us - 8/20 us kombinierten Wellenimpulsen oder 100kHz Ringwellenimpulsen bis zu 6.6 kV Peak Spannung geprüft wird. Er dient zur Entkopplung von ungeschirmten asymmetrischen Daten- und Signalleitungen gemäß der IEC/EN Norm. Es können bis zu 4 Leitungen gleichzeitig getestet werden. Um maximale Flexibilität zu erreichen, sind im DEC 7 nur Entkopplungs- und Schutzelemente enthalten. Koppelschaltungen, die vom zu prüfenden Prüfling abhängen, können separat im Prüfaufbau platziert werden. Manuelle Kopplungsauswahl der Schutzelemente für besten Schutz der Hilfsgeräte. Als Schutzelemente werden Gasableiter und Kurzschluss Avalanche Dioden verwendet. Mit solchen Elementen ist die kapazitive Belastung der Prüflingsleitungen gering. Die Entkopplungselemente können einfach ausgewählt werden. Es ist auch möglich, ohne jegliche Schutzelemente zu prüfen. • Entkopplungsinduktivitäten 20mH nicht kompensiert • 1.2/50 us - 8/20 us kombinierte Wellenimpulse • 100 kHz Ringwellenimpulse • Kurzschluss Avalanche Dioden und Varistoren als Schutzelemente • Es können bis zu 4 Leitungen getestet werden • Signalbandbreite bis zu einigen 100 Hz
