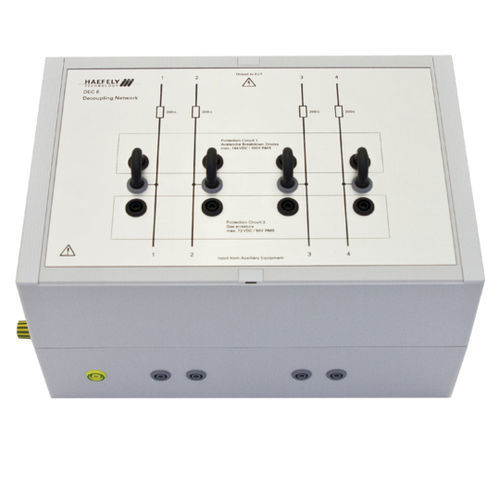

Kopplungs-Entkopplungs-Netzwerk DEC 6

Das DEC 6 wird zur Entkopplung von Zusatzgeräten von einem Prüfling, der mit 10/700 us Impulsen bis zu 6.6 kV Peak Spannung geprüft wird. Er dient zur Entkopplung von ungeschirmten symmetrischen Daten- und Signalleitungen gemäß der Norm ITU K.44. Es können bis zu 4 Leitungen gleichzeitig getestet werden. Um maximale Flexibilität zu erreichen, sind im DEC 6 nur Entkopplungs- und Schutzelemente enthalten. Koppelschaltungen, die vom zu prüfenden Prüfling abhängen, können separat im Prüfaufbau platziert werden. Manuelle Kopplungsauswahl der Schutzelemente für besten Schutz der Hilfsgeräte. Als Schutzelemente werden Gasableiter und Kurzschluss Avalanche Dioden verwendet. Mit solchen Elementen ist die kapazitive Belastung der Prüflingsleitungen gering. Die Entkopplungselemente können einfach ausgewählt werden. Es ist auch möglich, ohne jegliche Schutzelemente zu prüfen. • 200 Ohm Entkopplungswiderstände • 10/700 us Telekom Impulse • kombinierte 1.2/50 us - 8/20 us Wellenimpulse • 100 kHz Ringwellenimpulse • Kurzschluss Avalanche Dioden und Gasableiter als Schutzelemente • Es können bis zu 4 Leitungen getestet werden • Signalbandbreite bis zu einigen 10 MHz
