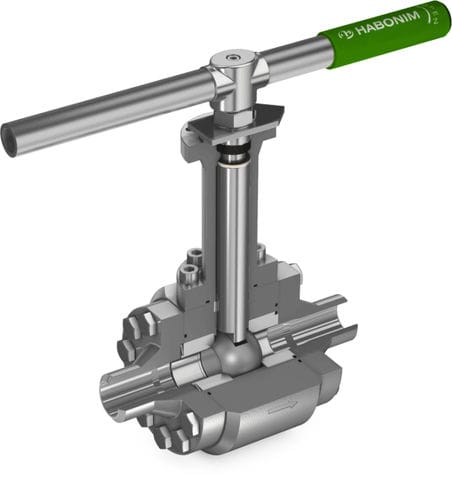

Ventil mit schwimmend gelagerter Kugel Z47W

Hebel3-teiligHochtemperatur

-60°C bis 260°C (-76°F bis 500°F) V-Kugel oder geformter Sitz (V oder Schlitz) für Steuerungsanwendungen Standard- oder Vollanschlussausführung, geschmiedet oder gegossen ANSI B16.34 Class 900 (Wandstärke), Größe ¼"-2" (DN8-DN50) ANSI B16.34 Class 400 (Wandstärke), Größe 2 ½"-6" (DN65-DN150) Werkstoffe: Rostfreier Stahl, Legierungen, Kohlenstoffstahl - je nach Temperatur und Anwendung ausgewählt. ASME B16.34 gelisteten Guss- oder Schmiedewerkstoffe für das Ventilgehäuse und die Endstücke. Oberflächenbehandlungen & Beschichtungen - LTPN, HVOF Cr₃ C₂ (Chromkarbid), HVOF WC-Co (Wolframkarbid) und Stellite. Robuste Konstruktion: Drucktragende Teile entsprechen der Norm ASME B16.34 (mit Änderungen für einige einige Serien). Die Leckrate nach EN12266-1 Rate B (werksseitig geprüft) wird durch präzise Schleif- und läppverfahren erreicht. Konstante Vorspannung des Kugel-/Sitzsatzes wird durch eine Tellerfeder aus Inconel 718 erreicht. Druckgeprüft: Die Konstruktionen sind für das 4-fache des maximalen Arbeitsdrucks berstdruckgeprüft. Entwickelt und getestet nach den Prüf- und Abnahmekriterien ANSI/FCI 70-2.
