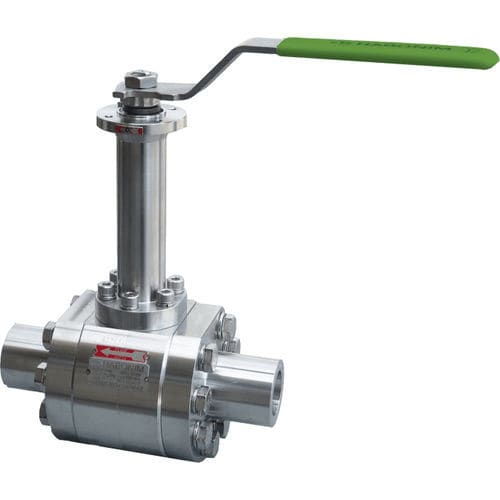

Ventil mit schwimmend gelagerter Kugel Z28W

Hebel3-teiligHochtemperatur

Hochdruck-Hochtemperaturklasse 2500, voller Differenzdruck für Größen bis einschließlich 2″ (DN50), Differenzdruck bis zu 255 bar (3700 psi) für Größen ab 2½" (DN65) mit Hybridsitzen. Die druckführenden Teile entsprechen hinsichtlich der Wandstärke der ASME B16.34 und sind baumustergeprüft für eine Berstprüfung mit dem Vierfachen des Nenndrucks über 5 Minuten. Eine Spindel aus hochfestem Material erfüllt die Anforderungen von ASME B16.34 und API 6D für den Antriebsstrang und bietet einen ausreichenden Sicherheitsfaktor während des Betriebs. Ein spezielles Hybrid-Sitzdesign, bestehend aus einem Metallgehäuse und einem Polymereinsatz, die als eine Einheit bearbeitet wurden, bietet blasendichte Absperrung (Rate A), kombiniert mit einem geringeren Betriebsdrehmoment. Werkstoffe: Edelstahl, Legierungen, Kohlenstoffstahl - je nach Temperatur und Anwendung ausgewählt. ASME B16.34 gelistetes Guss- oder Schmiedematerial für das Ventilgehäuse und die Endstücke. Oberflächenbehandlungen & Beschichtungen - LTPN, HVOF Cr₃ C₂ (Chromkarbid), HVOF WC-Co (Wolframkarbid) und Stellite. Robuste Konstruktion: Drucktragende Teile entsprechen der Norm ASME B16.34 (mit Änderungen für einige einige Serien). Die Leckrate nach EN12266-1 Rate B (werkseitig getestet) wird durch genaue Schleif- und läppverfahren erreicht. Konstante Vorspannung des Kugel-/Sitzsatzes wird durch eine Tellerfeder aus Inconel 718 erreicht. Druckgeprüft: Die Konstruktionen sind auf das 4-fache des maximalen Arbeitsdrucks berstgeprüft. Entwickelt und getestet nach den Prüf- und Abnahmekriterien ANSI/FCI 70-2.
