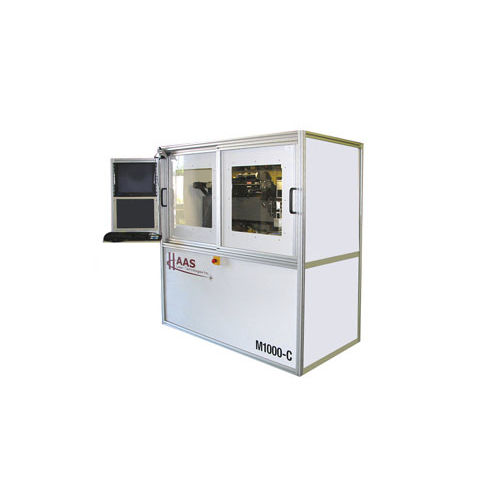

Lasersystem für Mikrobearbeitung

kompakt

Das Mikrobearbeitungslasersystem eignet sich für eine Vielzahl von Mikrobearbeitungen an einer Vielzahl von Materialien. Das Werkzeug ist besonders nützlich für das Rapid Prototyping von Miniatur 2 1/2D Teilen in den meisten Materialien, einschließlich Metallen, Polymeren, Keramiken und Halbleitern. Das System kann eine Vielzahl von Lasern in Verbindung mit modernster Strahlführung und Bewegungssteuerung beinhalten, die zusammenarbeiten, um das Beste aus der fortschrittlichen Laserbearbeitung herauszuholen. Das System kann Löcher mit einem Durchmesser von nur <15µm bohren. Größere Durchmesser können durch die Kreisinterpolationsmöglichkeit der CNC durchlaufen werden. Die hochpräzisen X- und Y-Tische können Bohrungen, Schlitze und andere komplexe Profile mit großem Durchmesser bis zur Grenze des Tischhubs schneiden. Das System ist optional vor Ort erweiterbar, um den Austausch des herkömmlichen Fokussierkopfes gegen einen zweiachsig galvobetriebenen Scannerkopf zu ermöglichen. Die CNC-Systemsteuerung steuert sowohl die Tische als auch den Scannerkopf mit ihrer einfach zu bedienenden grafischen Benutzeroberfläche. Das Mikrobearbeitungslasersystem ist eine kompakte, bodenmontierte Einheit mit einer Granitbrückenstruktur, um eine einheitliche, präzise Integration von Laser, Optik und Bewegung auf einer einzigen Plattform zu erreichen. Dieses robuste Design stellt sicher, dass Außenschwingungen minimiert werden, da alle kritischen Komponenten einschließlich des Lasers auf einer einzigen starren Basis montiert sind. Die Werkstückbewegung erfolgt über hochpräzise Lineartische mit 200 mm Hub in X und 200 mm Hub in Y.
