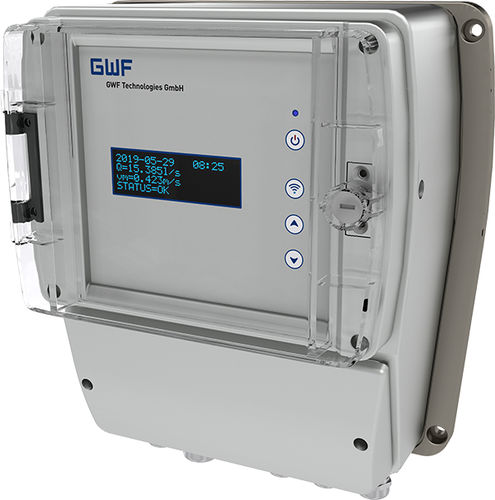

Ultraschall-Durchflussmesser Q-Eye PSC

RadarVolumenfür Wasser

Das Q-Eye PSC System ist für die stationäre Durchflussüberwachung von leicht bis stark verschmutzten Medien in voll- und teilgefüllten Rohren oder offenen Kanälen konzipiert. Q-Eye PSC nutzt die fortschrittliche Puls-Kreuzkorrelations-Technologie zur direkten Auswertung von Geschwindigkeitsprofilen und ist damit die beste Wahl für Standorte mit ungleichmässigen oder sich schnell ändernden Strömungsbedingungen. Die Profilauswertung, in Kombination mit der integrierten Temperaturkompensation, macht eine regelmässige Vor-Ort-Kalibrierung überflüssig. Dadurch werden die Gesamtbetriebskosten erheblich reduziert. Zusätzlich misst das Q-Eye PSC bidirektional über den gesamten Messbereich sowie Strömungsgeschwindigkeiten nahe Null bis zu 0,04 m/s. Sensoren: Ultraschallgeschwindigkeitssensor (bis zu 3 Sensoren möglich) Wasserstandssensoren (hydrostatisch, Ultraschall oder Radar) Anzahl der Zellen: Bis zu 32 Fliessgeschwindigkeit: ± 5,3 m/s Typischer Durchfluss: ± 2 % des Messwerts, abhängig von den örtlichen Gegebenheiten LCD-Anzeige: 4-zeilig, 20 Zeichen Tastatur: 4 Tasten Datenspeicher: 16 GB MikroSD Karte Schnittsstellen: RS-485, Modbus (RS-232 oder RS-485), Wireless LAN, 4G (LTE) / 3G (HSPA+) / 2G, Ethernet 10/100 Mbps Eingänge: Max. 4 x 4 ‒ 20 mA, 2 x digital Ausgänge: Max. 4 x 4 ‒ 20 mA, 4 x Relais, 2 x Frequenz Versorgung: 9 – 36 V DC oder 100 – 240 V AC (50/60 Hz) Schutzart Gehäuse: IP66 (NEMA 4) Gehäuse: Aluminum Wandgehäuse
