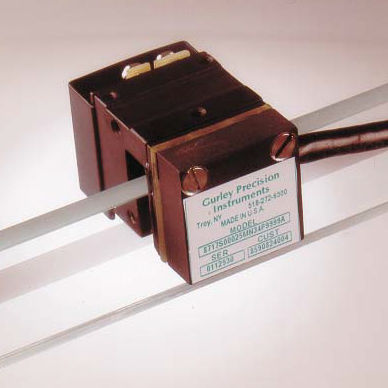

Inkrementaler Lineargeber 9717

optischkontaktlosdigital

Der Inkrementalgeber Modell 9717 ermöglicht die direkte Messung der linearen Position oder Geschwindigkeit, ohne den Lesekopf und den Glasmaßstab zu berühren. Die Verwendung des Encoders mit dem Interpolator HR2B oder HR2C bietet eine elektronisch verstärkte optische Auflösung und der Ausgang wird als quadratische Rechteckwellen plus Index von RS422-Differenzleitungstreibern erzeugt Der Encoder liefert ungepufferte Fototransistor-Ausgangssinuskurven. Quadratur-Rechteckwellen, Gated Index und eingebaute "Watchdog"-Selbsttestdaten werden über RS-422-Differenzleitungstreiber zur Erzeugung digitaler Ausgangssignale oder erhöhter Auflösung gesendet. Ausgangs-Rechteckwellen gibt es beim 20-fachen der Strichzahl auf der HR2B-Skala oder beim 1-, 2-, 3-, 4-, 5-, 8-, 10-, 12-, 16- oder 25-fachen der Strichzahl auf HR2C Das Modell 9717 ist ein hochauflösender Inkrementalgeber, der eine direkte Messung der linearen Position oder Geschwindigkeit ohne Kontakt zwischen dem Lesekopf und dem Glasmaßstab ermöglicht. Bei Verwendung mit dem optionalen Interpolator HR2B oder HR2C kann seine optische Auflösung elektronisch erhöht und der Ausgang als Quadratur-Rechteckwellen plus Index von RS422-Differenzleitungstreibern bereitgestellt werden. Für digitale Ausgangssignale oder erweiterte Auflösung übertragen unsere Elektronikpakete der Modelle HR2B und HR2C Quadratur-Rechteckwellen, Gated Index und integrierte "Watchdog"-Selbsttestdaten über RS-422-Differenzleitungstreiber. Die ausgegebenen Rechteckwellen liegen beim HR2B beim 20-fachen der Strichzahl auf der Skala, beim HR2C beim 1-, 2-, 3-, 4-, 5-, 8-, 10-, 12-, 16- oder 25-fachen der Strichzahl. Bitte lesen Sie das Datenblatt des HR2B/HR2C für die vollständige
