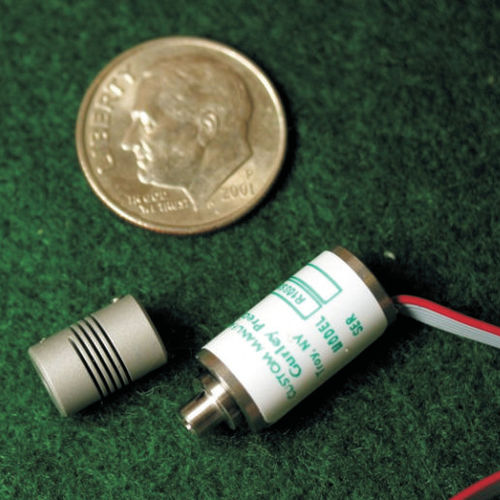

Absoluter Drehgeber A08

Magnetmit VollwelleSacklochwelle

Die A08-Serie ist eine Reihe von magnetischen Absolutwertgebern von Gurley. Die Serie wurde für leichte industrielle Anwendungen entwickelt, die eine Auflösung von bis zu 12 Bit in einem kompakten Gehäuse erfordern. Sie läuft mit einer +5VDC-Spannungsversorgung, die weniger als 50 mA Strom verbraucht Die Serie erreicht eine maximale mechanische Drehzahl von 6000 U/min und eine Betriebsdrehzahl von 1000 U/min. Sie arbeitet in einem Temperaturbereich von -40C bis +85°C. Die Vibrationsrate dieses Geräts wird mit 50 m/sec² und die Schockrate mit 300 m/sec² angegeben. Außerdem hat dieses Gerät die Schutzart IP50. Der magnetische Absolutwert-Drehgeber A08 ist für leichte industrielle Anwendungen konzipiert, die eine Auflösung von bis zu 12 Bit in einem sehr kleinen Gehäuse erfordern. Wesentliche Merkmale und Vorteile:- Spannungsversorgung: +5VDC- Stromaufnahme: nicht mehr als 50mA- Maximale mechanische Drehzahl: 6.000 RPM; Betriebsdrehzahl: 1.000 RPM- Genauigkeit: ± 60 arcmin- Betriebstemperaturbereich: -40C bis +85C (-40F bis +185F)- Vibration: 50 m/sec² (55 bis 2.000Hz)- Schock: 300 m/sec² [30G]- Trägheitsmoment: 1,1 x 10^(-8) kG x m² [1,56 x 10^(-6) in-oz-s²]- Anlaufmoment @ 20C: 2 x 10^(-3) Nm- Schutzklasse: IP50- Maximale Wellenbelastung: axial & radial 3N (0.7 lb) Mechanische DatenTrägheitsmomentAnlaufdrehmomentRadiale WellenbelastungAxiale WellenbelastungLageranordnungLagerungMessung des RotationselementsNicht-BetriebsdrehzahlSchock 11 (ms)Vibration (55-2000Hz)SchutzklasseBeschleunigungMax. Drehzahl, U/minEmpfohlene KupplungUmweltspezifikationenBetriebstemperaturLagertemperaturRelative Luftfeuchtigkeit, nicht kondensierendElektrische SpezifikationenVersorgungsspannungStromaufnahmeGenauigkeitEinheiten22in-oz-s (kg-m)in-oz (Nm)lb (N)lb (N)U/min2g
