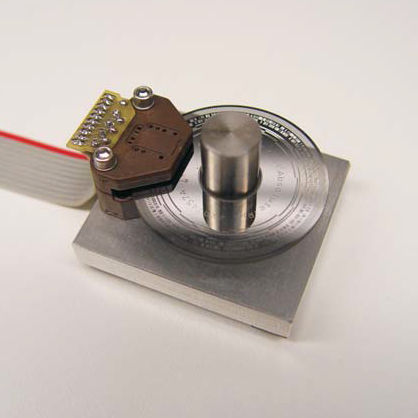

Inkrementaler Drehgeber 7700

absolutoptischkontaktlos

Inkrementaler und virtueller Absolutwertgeber ist ein kompakter, berührungsloser, modularer Drehgeber mit überlegener Leistung. Er ist in vielen Auflösungen und Konfigurationen erhältlich, einfach zu installieren und seine optionalen Kommutierungsspuren machen Hall-Effekt-Sensoren für bürstenlose Motoren überflüssig Zu den gemeinsamen Merkmalen der beiden Modelle gehören: --40C bis +100C Betriebstemperatur - Niedrige Leistungsaufnahme - Optoelektronischer ASIC mit einem Phased-Array - LED-Beleuchtung für lange Lebensdauer (>100.000 Stunden) Inkrementale Systeme (7700 Drehgeber + Scheibe/Nabe) umfassen: Auflösungen bis zu 5000 Zyklen/Umdrehung (20.000 Zählungen/Umdrehung, oder 0,018 Grad/Zählung) - TTL/CMOS-kompatibler Rechteckausgang, 10mA Senke - Standardmäßiges Null-Index-Signal mit einer Umdrehung pro Sekunde - Optionale dreiphasige Motorkommutierung mit 2, 4, 6 oder 8 Polpaaren Virtual-Absolute-Systeme (7700 Encoder + Scheibe/Nabe + VG-, VH- oder VJ-Decoder) umfassen: - Auflösungen von 12 Bit (4.096 Schritte) bis 24 Bit (16.777.216 Schritte) pro Umdrehung - Echte absolute Position nach einer kleinen Initialisierung, abhängig vom Scheibendurchmesser - siehe Tabelle der Scheibenbibliothek für Initialisierungswinkel - Kompakte Decoderschaltungen bieten bytebreite parallele (VG), USB (VH) oder SSI-serielle (VJ) Ausgänge . Weitere Informationen entnehmen Sie bitte den Datenblättern der einzelnen Decoder - Eingebaute patentierte Pseudozufalls- und Quadraturfehlererkennung für hohe Zuverlässigkeit
