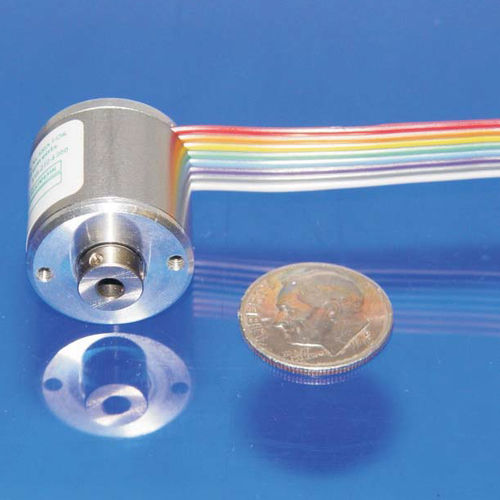

Miniatur-Drehgeber R1 series

inkrementaloptischmit Vollwelle

Die Serien R119 und R120 werden von GPI Encoders hergestellt und sind optische Inkrementalgeber, die für leichte industrielle Anforderungen gedacht sind. Sie erfordern eine hohe Auflösung in einem sehr kleinen Gehäuse Die Geräte haben eine LED-Beleuchtung für lange Lebensdauer mit >100.000 Stunden und verfügen über differentielle Photodetektoren für Signalstabilität. Sie haben eine maximale Zeilenzahl auf der Scheibe von 1024 und eine maximale Zyklen/Umdrehung von 16.384. Sie haben außerdem eine Schutzart von IP50. Motion Type:RotaryUsage Grade:Output:Max Resolution:Light IndustrialIncremental65,536 counts/revMiniature High-Resolution Encoderingenuity@workISO 9001 CertifiedThe Models R119 andR120optical incremental encoders are designed for light industrial applications that require high resolution in a very small package. Die beiden Modelle zeichnen sich durch folgende Merkmale aus:!-40C bis +85C erweiterte Betriebstemperatur verfügbar!Ausführung mit Welle oder Blindhohlwelle!LED-Beleuchtung für lange Lebensdauer (>100.000 Stunden)!Differential-Photodetektoren für Signalstabilität!Einplatinen-Elektronik für hohe Zuverlässigkeit!RS-422-Differential-Leitungstreiber-Ausgang für Störfestigkeit!Null-Index-Signal !Monolithisch integrierter ASIC für intern interpolierte Auflösungen bis zu 16.384 Zyklen/Umdrehung (65.536 Striche/Umdrehung) Maximale Zeilenzahl auf der Disk1024Max. Zyklen/Umdrehung (Vierfach-Quadrate)16.384Max. Zählungen/Umdrehung (nach Vierfach-Dekodierung)65.536Interne Rechteckwellen-Interpolation1X, 2X, 3X 4X,5X, 8X, 10X, 12X oder 16XEncoderfehler, ± arcsec1150 (Standard), 75 (optional)Maximaler Ausgang
