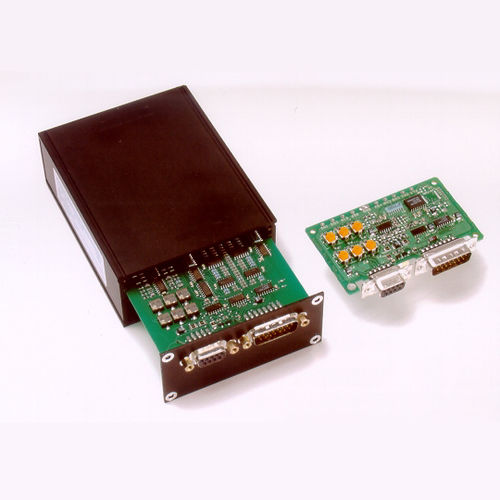

Interpolator HR2B and HR2C

Die hochauflösenden Interpolatoren HR2B/HR2C von Gurley Precision Instruments erhöhen die Auflösungsraten der modularen Drehgeber 9710 oder der modularen linearen Drehgeber 9717 um das 80-fache der Strichzahl der Scheiben oder Maßstäbe. Diese Komponenten erzeugen Quadratur-Rechteckwellen mit dem 25-fachen der Strichzahlen. Außerdem liefern sie 20-fache Rechteckwellen. Sowohl der HR2B als auch der HR2C sind mit vierteltaktgesteuerten Indizes und "Watchdog"-Schaltungssystemen ausgestattet, die die analogen Wellenformen des Encoders überwachen. SPEZIFIKATIONENHR2BHR2CAnwendbarkeitZur Verwendung mit modularen Inkrementalgebern der Modelle 9710 und 9717 von GurleyEingangssignaleKomplementärer Fototransistorstrom auf allen KanälenEingangsleistung+5,0 ± 0,25V bei max. 125 mA, ausgenommen die Anforderungen an den Abschluss der Übertragungsleitung; siehe Datenblatt des Encoders für die Leistungsanforderungen des EncodersAusgangssignaleQuadratur-Rechteckwellen mit dem INT-fachen der Strichzahl auf dem Diagramm oder der Skala. Index, viertelzyklisch gesteuert, ist logisch hoch, wenn A & B hoch sind.Watchdog-Ausgang (FLT) ist niedrig, wenn analoge Encoder-Wellenformen fehlerhaft sind oder sich verschlechtern.AusgangsgerätRS-422 differentieller Leitungstreiber alle Kanäle (26ET31 oder gleich)Interpolationsfaktor (INT)201, 2, 5 oder 10*Eingangsfrequenz, max25 kHz100 kHz*Ausgangsfrequenz, maxINT = 20: 500 kHzINT = 01: 100 kHzINT = 02: 150 kHzINT = 05: 300 kHzINT = 10: 500 kHzInterpolationsfehler, max±0,1 quantum. Dies ist der maximale Fehler, der an den Ausgangs-Rechteckwellenübergängen gesehen wird; beinhaltet weder den Encoderfehler (siehe spezifische Encoderdaten) noch den Quantisierungsfehler, der immer ±½ Quantum beträgt.Betriebstemperatur0° bis 70°C (32° bis 158°F)Lagerung
