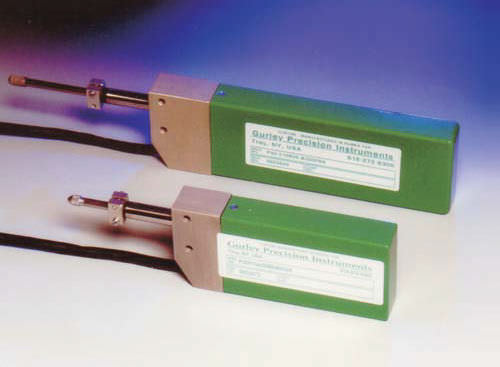

Plunger-Lineargeber P series

inkrementaloptischrobust

Die P20 und P40 sind optische inkrementale Längenmessgeräte oder Messuhren. Die Messgeräte sind in der Lage, Verfahrwege von maximal 40 mm zu messen und können in einem Qualitätskontrolllabor oder in einer Fabrikhalle eingesetzt werden. Sie verfügen über kugelgelagerte Stößelführungen, um einen reibungslosen Betrieb und eine hohe Widerstandsfähigkeit gegen Seitenlasten zu gewährleisten. Außerdem verfügen sie über einen internen ASIC, um elektronisch und zuverlässig zu interpolieren Bei den Modellen P20 und P40 handelt es sich um optische Messgeräte in Stößelausführung. Sie sind ideal für die präzise Messung von Verfahrwegen bis zu 40 mm und eignen sich sowohl für den Einsatz im QClab als auch in der Fabrikhalle.P20 und P40 verfügen über kugelgelagerte Stößelführungen für einen reibungslosen Betrieb und eine höhere Widerstandsfähigkeit gegen Seitenkräfte sowie einen internen ASIC für eine zuverlässige elektronische Interpolation. Der Stößel ist federbelastet, um in die vollständig ausgefahrene Position zurückzukehren. Messlänge:P20: 20 mm (0.79"); P40: 40 mm (1.57")Auflösung:10, 5, 2, 1 oder 0,5 Mikrometer* Genauigkeit bei 201,0 m Standard;Erforderliche Stromversorgung:+ 5 VDCMesskraft:1,2 N max (5 oz)Zulässige Seitenlast:4,4 N (1.0 lb)Montagemethode:Durch Durchgangsbohrungen gegen eine ebene Fläche oder mit Standard 8h6-KlemmschaftMesskontakt:Korund mit 10 mm (0.4") kugelförmiger SpitzeSchutzgehäuse:64Stößel:IP50Betriebstemperatur:0 C bis 50 C (32 F bis 122 F)Lagertemperatur:-20 C bis 70 C (-4 F bis 158 F)Luftfeuchtigkeit:10 bis 90% rh, nicht kondensierendKabellänge:1 m (40") standardff£IPooo oooo o£oC:5%, 120 mA maxMaximalgeschwindigkeit:1 m/s (40 in/s)±±mm±±0.5 mDatenformat:Quadratur-RechteckwellenIndexformat:1/4-Takt breit, gated mit hohen Zuständen A und BIndexposition:5 1 mm
