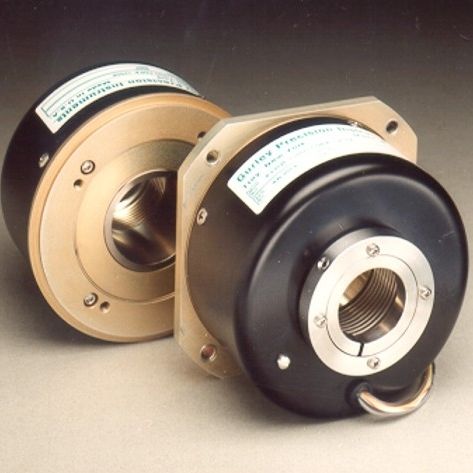

Absoluter Drehgeber Vx35H series

optischmechanischHohlwelle

Die Vx35-Serie von Gurley Precision Instruments ist ein Absolut-Hohlwellen-Drehgeber, der sich durch sein kombiniertes Design aus Einfachheit und Robustheit eines Drehgebers auszeichnet. Er verfügt über die einzigartige Technologie von Gurley, die nicht so kostspielig und zuverlässig ist wie herkömmliche Absolutwertgeber. Das Gerät ist in drei Genauigkeitsstufen erhältlich, die die gleiche Spezifikation haben. Jedes der Geräte verfügt über eine LED-Beleuchtung, die eine Lebensdauer von ca. 100.000 Stunden hat. Strichzahl auf der Scheibe14096 (212)Initialisierungswinkel1,05°Genauigkeit, ± arcsec (bei 20°C)2603015Maximale Ausgangsfrequenz350 kHz = 732 RPM(Die maximale Drehzahl kann durch die Unterelektronik begrenzt werden; siehe Datenblatt für den interpolierenden Decoder Modell VB oder VF.)Maximales Gewicht, oz (g)25 (715)Anlaufdrehmoment, in-oz (N-m) @20°C2,0 (0.014)Laufdrehmoment, in-oz (N-m) @20°C1,0 (0,007)Trägheitsmoment, in-oz-s2 (g-cm2)0,022 (1600)Maximale Beschleunigung, rad/s27.4 x 104Betriebstemperatur, °F (°C)41 bis 158 (5 bis 70)Lagertemperatur, °F (°C)0 bis 160 (-18 bis 71)Luftfeuchtigkeit, % rh, nicht kondensierend98Schock50 g, 11 msVibration15 g, 0-2000 HzLagerSiehe Tabelle LAGERSCHMIERMITTEL EINGANGSLEISTUNGAUSGANGSSIGNALE+5VDC ±0,25V @ 75 mA max, verfügbar vom interpolierenden Decoder VB oder VF. Eine separate Spannungsversorgung ist nicht erforderlich. Siehe VB- oder VF-Daten
