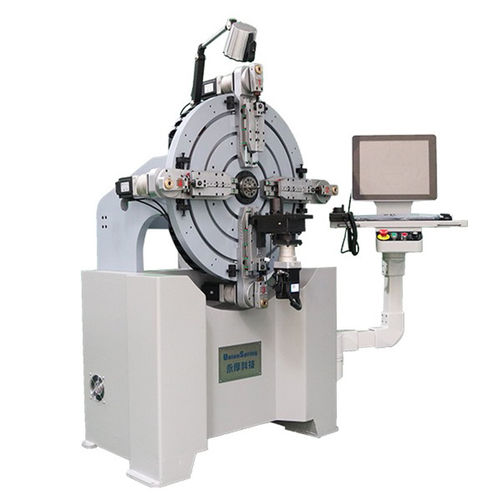

Spulmaschine für Fäden UN-650

Modul

1. Die 6 Achsen der Maschine sind die Drahtvorschubwelle, die Wickelwelle, die Drahtanordnungswelle und die Armwelle (4 Achsen). Der formgebende Teil wird durch die Armwelle vervollständigt. Jede Achse ist unabhängig und miteinander verbunden. 2. Unabhängige Drahtvorschubvorrichtung, die Einzel- und Mehrfachdrahtvorschub und Drahtvorschub jeder Länge realisieren kann 3. Die Kerndrehvorrichtung befindet sich hinter der Platine, und der Servo wird separat gesteuert, wodurch eine 360-Grad-Vorwärts- und Rückwärtsdrehung realisiert werden kann 4. Die Wickelwelle ist direkt auf der Armwelle installiert, und es gibt 2 Sätze von Servo-Synchronsteuerung. Es kann vorwärts und rückwärts wickeln, dichtes Wickeln und Wickeln mit variabler Teilung realisieren, und kann einlagiges, mehrlagiges und einfaches Wickeln realisieren. 5. Adopt importiert Servo, importiert Planetengetriebe Antrieb, hohe Laufgenauigkeit 6. Das hochintelligente Modul des Steuersystems kann automatisch Fehlercodes erzeugen. Technische Parameter Durchmesser des Drahtes Lackierter Runddraht ：Φ0,5-3,0mm Kupferflachdraht ≤ 30mm2 2.0MM≤W≤12.0MM 0.3MM≤T≤5.0MM Achse 6 drahtvorschubbereich 0.1~N+1 Kabel hoch ≤60mm Freie Achse Max. Länge der Arbeit ≤60mm Drahtvorschub-Servo 2.7kw Servo der Wickelachse 1.0kW Arm-Achse Servo 1.0KW*4 L*B*H 1500*1250*1700(mm) gewicht 900KG
