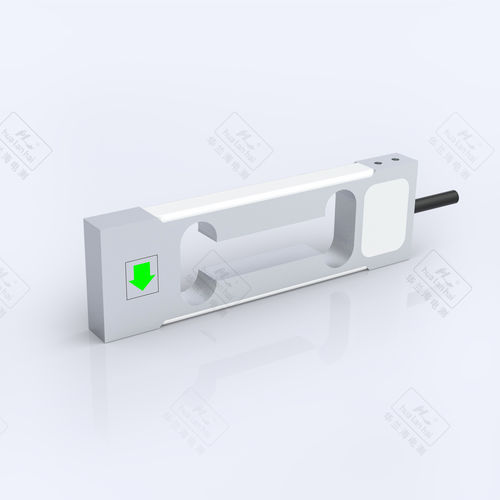

Der Parallelstrahlsensor ist einer der am häufigsten verwendeten Sensoren in Wägezellen. Er ist in elektronischen Waagen, Küchenwaagen, Schmuckwaagen und anderen Branchen weit verbreitet. Er ist eine unverzichtbare Kernkomponente in industriellen und landwirtschaftlichen Automatisierungssystemen. Er hat die Form eines tetragonalen Körpers. In der Industrie werden sie allgemein als Parallelbalken-Wägezellen bezeichnet.
Das Elastomer des Sensors besteht aus einer Aluminiumlegierung, ist mit Klebstoff versiegelt und auf der Oberfläche farblos eloxiert. Der Schutzgrad erreicht IP65.
Genauigkeitsklasse
C2/C3
Umfassender Fehler
±0,03 & ±0,02% FS
Empfindlichkeit des Ausgangs
1.2±0.1 mV/V
kriechgang
±0,023 & ±0,016% FS/30min
Nullpunkt-Ausgang
±1,5% FS
Eingangsimpedanz
405±10Ω
Ausgangsimpedanz
350±3Ω
isolationswiderstand
≥5000 MΩ(100VDC)
Einfluss der Nulltemperatur
±0,029 & ±0,019% FS/10℃
Empfindlichkeit Temperatureinfluss
±0,025 & ±0,017% FS/10℃
Temperaturkompensationsbereich
-10℃ ~ +40 ℃
Betriebstemperaturbereich
-20℃ ~ +60 ℃
Erregerspannung
9VDC ~ 12VDC
Sicherer Überlastbereich
120%
Grenzwertiger Überlastbereich
150%
Empfohlene Tischgröße
140*140mm
Außenabmessungen des Sensors
110*10*33
Größe der Montagebohrung
2-M3
Lage der Montagebohrung
X7
---
