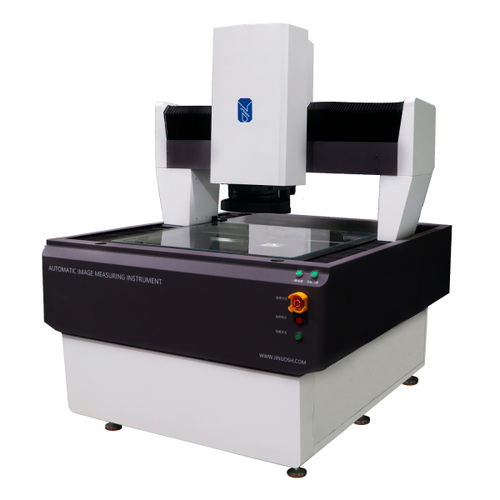

Winkelmessmaschine FMV800

DurchmesserKonturRiss

Spezifikation - XY-Achse Verfahrbereich: 600mmx800mm - Z-Achse Bewegungsbereich: 200mm - Kamera: 20MP Schwarz/Weiß FOV - Weites Sichtfeld Messmodus : 600mm×800mm - Hochpräziser Messmodus : 530mm×730mm - Vergrößerung : Objektiv 0.7X-4.5X, Monitorvergrößerung: 30X-240X - Maximale Höhe des gemessenen Teils: 200mm - Auflösung: 0,1 μm Messgenauigkeit Messmodus mit großem Sichtfeld - Tisch fest (nicht beweglich) : ±3.0μm - Tisch bewegt : ±(5+0.05L)μm Hochpräziser Messmodus - Tisch fest (nicht bewegt) : ±1.5μm - Tisch bewegt : ±(2.8+0.05L)μm Wiederholgenauigkeit Messmodus für ein breites Sichtfeld - Tisch fest (nicht beweglich) : ±1,0 μm - Tisch bewegt: ±2,0μm Hochpräziser Messmodus - Tisch fest (nicht beweglich) : ±0.5μm - Tisch bewegt : ±1.5μm - Z-Achse Messbereich (nicht beweglich) : ±3.5mm Messgenauigkeit der Z-Achse - Tisch fest (nicht beweglich) : ±2μm - Tisch bewegt : ±（6.0+L/100）μm - Maximale Anzahl von messbaren Positionen auf einmal: 500 - Max. Anzahl der messbaren Teile auf einmal: 200 Stück Funktion - Automatisches Testen: Platzieren und Messen mit einer Taste, automatische Identifizierung der Messpositionen, automatisches Testen, automatische Bestimmung des Ergebnisses JA oder NEIN - Beliebige Platzierung von Produkten: Unterstützt beliebige Platzierung, kann nach dem Messziel suchen - Scanfunktion: Scannen und Lesen des QR-Codes auf dem Prüfbericht, um die Einstellungsdatei zu lesen und Programmfehler zu vermeiden - Datenspeicherung: Messergebnisse und Informationen zu Prüfdatum, -zeit und Chargennummer werden automatisch gespeichert - Datenausgabe: Erstellen von Prüfergebnisberichten und statistischen Berichten mit einer Taste
