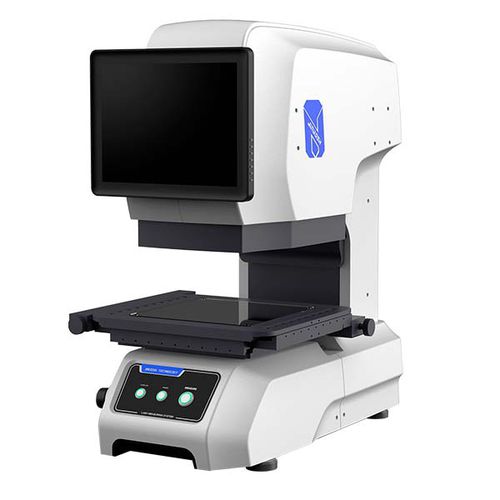

ST-Serie FLASH MEASURING MACHINE
Inspektion, Blitzlichtmessung mit einem Tastendruck
0.1 μm Auflösung/ELECENTRISCHE LINSEN
Merkmale
✦Es ist keine Positionierung des Teils erforderlich.
gleichzeitige Messungen in Sekundenschnelle Messungen an Dutzenden bis Hunderten von Produkten im Sichtfeld können in Sekundenschnelle durchgeführt werden, wodurch die für die Messung aufgewendeten Ressourcen erheblich reduziert werden.
✦ Genaue Erkennung und Messung von Kanten.
✦Automatische Reproduktion der Beleuchtungsbedingungen für die Messung.
✦Großes Sichtfeld Leicht zu verstehen, da das gesamte Teil sichtbar ist.
✦Stabile Erkennung, keine Feineinstellung erforderlich.
Spezifikation
- XY-Achse Bewegungsbereich: 100 mmx100 mm (motorisiert)
- Z-Achse Bewegungsbereich: 75 mm (motorisiert)
- Kamera: 12MP Schwarz-Weiß + 8MP Farb-Digitalkamera
- Monitor: 12-Zoll-LCD-Monitor (WXGA:1280×800)
- Objektiv: Bitelecentric-Objektiv
FOV
- Weites Sichtfeld Messmodus : 120 mm×140 mm
- Hochpräziser Messmodus: 200 mm×200 mm
- Auflösung: 0,1 μm
Messgenauigkeit:
Messmodus mit großem Sichtfeld
- Tisch fest (nicht beweglich) - ±4μm
- Tisch bewegt - ±(7+L/200 ) μm
Hochpräziser Messmodus
- Tisch fest (nicht beweglich) : ±2,5μm
- Tisch bewegt: ±(4+L/200) μm
Wiederholgenauigkeit :
Messmodus mit großem Sichtfeld -
- Tisch fest (nicht bewegt) - ±1 μm
- Tisch bewegt - ±2μm
Hochpräziser Messmodus
- Tisch fest (nicht bewegt) : ±0,5μm
- Tisch bewegt : ±1.5μm
- Durchlichtbeleuchtung : telezentrische Beleuchtung
- Oberflächenlicht : Mehrwinkelbeleuchtung (motorisiert)
- Gewicht : 35KG
---
