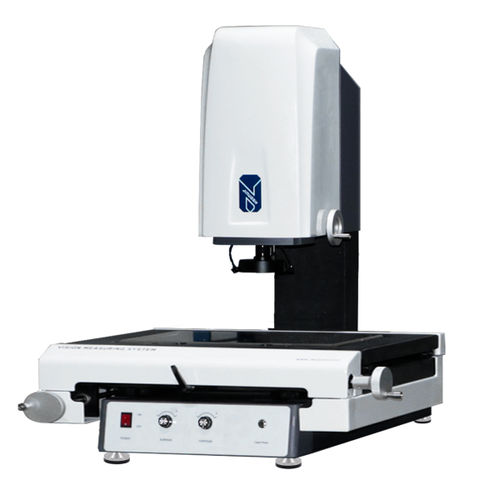

Manuelle Bildverarbeitungsmessgeräte der E-Serie
Hohe Genauigkeit, macht Produkte wettbewerbsfähiger
Z-ACHSEN-MESSUNG FÜR 3-D-MERKMALE
Merkmale:
✦Grüne untere Lichtquelle macht die bildgebende Wirkung klarer.
✦Kann die spezifische Position des gemessenen Werkstücks durch den Laserpointer finden, kann auf die komplexe Werkstückmessung anpassen.
✦Hochauflösende HD-Farbkamera.
✦Kann Z-Achse Autofokus hinzufügen, realisieren die leistungsstarke Funktion der halbautomatischen auf manuelle Maschine.
✦Es gibt viele Möglichkeiten, das Koordinatensystem zu etablieren, das Koordinatensystem Übersetzung, Rotation ist sehr bequem.
✦Hochpräzise Granit Basis, Spalte, um eine hohe Stabilität und Steifigkeit zu gewährleisten.
✦Imaging Instrument Messgerät Software, leistungsstarke, einfache Messung.
Spezifikation
- Messbereich(mm)(X-Y-Z) : 500x400x200
- Messgenauigkeit(μm) : 2.5+L/200
- Vektor-Genauigkeit(μm): 2.2+L/200
- Reproduzierbarkeit(μm): 3.0
Bild und Messung
- CCD: 1/2 "GIGE-Farbkamera, 1,3 MP
- Objektiv: Manuelles Zoomobjektiv 0.7X-4.5X
- Vergrößerung: 40-250X
- Arbeitsabstand : 90mm
- Objektiv Position identifer : Doppelter Laserpointer
- Software : JINUOSH M-VM SYSTEM Software
- Auflösung des linearen Maßstabs: 0,5μm
- Antriebssystem : Manuelle Steuerung der X/Y/Z-Achsen
- Beleuchtung: Weiße LED-Ringlichtquelle + grüne LED-Transmissions-Parallellichtquelle
- Gewicht : 283KG
- Abmessung(mm)(L-B-H) : 850×1100×1020
---
