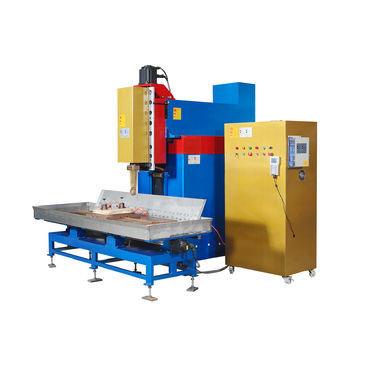

Widerstandschweißmaschine FNS

automatischCNCLängsnaht

Nach den Eigenschaften der Schweißnaht zwischen Spüle Schüssel und Spüle Abtropffläche Bord sind Kurve Linie an einem flachen Bereich 2Dimensions(2D), die Maschine angenommen, die vier Servomotoren, vier-Achsen-Verknüpfung, zentralisierte Controlling-System, schweißen die Spüle Schüssel und Abtropffläche automatisch. Um zu schweißen, zuerst fixieren das Werkstück durch die Vakuum-Futter auf der Schweiß-Plattform, erhalten die Position nach jedem Merkmal Rand der Spüle, dann mit dem Schweißen Prinzip der Widerstandsnaht Schweißmaschine mit dem CNC-System, Servomotor-Antrieb "Down Welding Plattform bewegt sich links und rechts entlang der X-Linear-Achse,Up Welding Arm bewegt sich vor und nach entlang der linearen Y-Achse, und Schweißkopf bewegen sich nach oben und unten entlang der linearen Z-Achse, Schweißelektrode Roller drehen 360 Grad entlang der A-Rotationsachse", 4-Achsen handeln zur gleichen Zeit, in Übereinstimmung mit dem Programm zu realisieren Vollautomatisierung Schweißen. X Lenear Axle: Wird für den Antrieb des Werkstücks und der Schweißplattform verwendet, um sich entlang der linken und rechten Richtung hin und her zu bewegen; Y-Lenkachse: Wird für den Antrieb des Schweißarms verwendet, um sich entlang der vorderen und hinteren Richtung hin und her zu bewegen; Z-Lenkachse: Wird für den Antrieb des Schweißkopfes verwendet, um sich entlang der Auf- und Abwärtsrichtung hin und her zu bewegen; A Rotationsachse: Dient zum Antrieb der oberen Schweißelektrodenrolle, die sich um 360 Grad drehen kann. 2.1 Im Vergleich zu gemeinsamen manuellen Spüle Naht Schweißmaschine, diese Art von CNC-Spüle automatische Schweißmaschine kann die Spüle mit max Länge mehr als schweißen 2 Meter oder 3 Meter, sogar mehr, die Spüle Abtropffläche Länge ist unbegrenzt; 2.2 CNC intelligente Steuerung, starke Schweißqualität, gut Schweißen Konsistenz, gute Spüle Aussehen;
