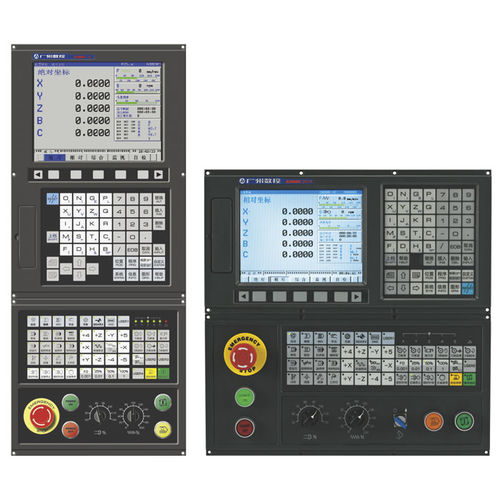

Digitalsteuerung für Bohrmaschinen 25i

für Drehmaschinenfür FräsmaschinenFür Dreh-Schleifzentrum

1. GSK25i ist ein leistungsstarkes CNC-System, das sich durch leistungsstarke Funktionen und einfache Bedienung auszeichnet. Es gilt für die Multifunktions-Bearbeitungszentren, Bohrmaschinen, Fräsmaschinen und Bohrmaschinen mit 3~5-Achsen-Anbindung. 2. GSK25i verwendet eine leistungsstarke Hardwareplattform und ein Linux-Betriebssystem. Sie unterstützt bis zu 8 Achsen mit 5-Achsen-Gestänge und bietet 5-Achsen-Steuerungsfunktionen, wie z.B. 5-Achsen-RTCP (Tool Center Point Control), Schrägebenenbearbeitung (3+2 Positionierung) und 5-Achsen-Handvorschub. Darüber hinaus unterstützt es die Vorschubachssynchronisation und die SPS-Achsensteuerung. 3. Das System nutzt den industriellen Ethernet-Bus GSK-Link und die Echtzeitkommunikation mit Servos. Abgestimmt auf die Servoeinheit der GH-Serie (High Speed und High Precision) und den Servomotor mit hochauflösendem Absolutwertgeber kann er eine Positioniergenauigkeit von 0,1|m realisieren; mit der Einführung des PID-Positionsschleifens, der sich durch seine erweiterte Vorschaufunktion (Vorschau bis zu 2000 Sätze), die Möglichkeit der Bahnglättung und den 1ms-Interpolationszyklus auszeichnet, realisiert das System Hochgeschwindigkeits- und Hochpräzisionsbearbeitungen für kleine Linienabschnitte sowie die Bearbeitung von Formteilen. 4. Offene SPS; Unterstützung von SPS-Online-Bearbeitungs-, Diagnose- und Signalverfolgungsfunktionen; I/O-Punkte können bis maximal 1024/1024 erweitert werden, um die Steuerung von großen und komplexen Geräten zu ermöglichen. 5. GSK25i realisiert DNC-Bearbeitung und Datenübertragung über USB-Schnittstelle und Netzwerkschnittstelle auf TCP/IP-Basis. Mit Hilfe der oberen PC-Software realisiert sie Fernüberwachung, Ferndiagnose und Fernwartung, Netzwerk, DNC-Funktion und dreidimensionale Simulation mit G-Code.
