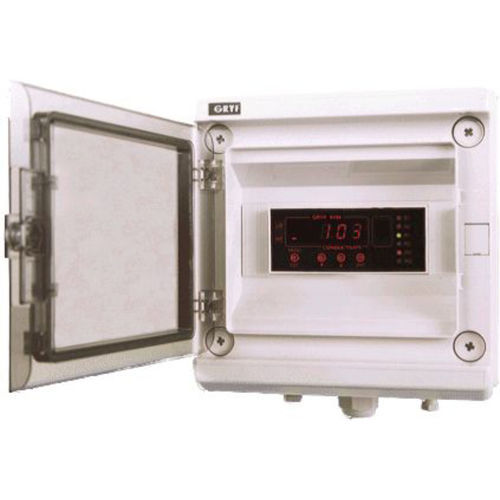

Konzentrationsmessgerät

DurchflussLeistungGrößen

Geräte zur kontinuierlichen Überwachung wichtiger physikalisch-chemischer Parameter des Kreislaufwassers und zum Erreichen von Grenzwerten für die Ableitung von Kondenswasser. Wasserkühlkreisläufe, bei denen die Kühlung aus der Verdampfungswärme des Wassers im Kühlturm gewonnen wird, sind dadurch gekennzeichnet, dass eine Eindickung des zirkulierenden Kühlwassers erfolgt. Wenn ein solcher Kreislauf nicht ausgelaugt wird, kommt es zu einer hohen Konzentration des Kreislaufwassers, was dazu führt, dass die Löslichkeit der im Kreislaufwasser vorhandenen Salze überschritten wird und sich diese in Form von Verkrustungen ablagern. Die Größe der Auslaugung wird in etwa durch die Größe der Verdunstung bestimmt. Bei Einhaltung dieser Regel steigt der Salzgehalt des Umlaufwassers auf das Doppelte der Wasserlöslichkeit im Kühlkreislauf an. Beträgt beispielsweise die Verdunstung am Kühlturm 1 l/s, so wird die Auslaugung ebenfalls mit 1 l/s angesetzt und der Zufluss des einströmenden Wassers in das System beträgt dann 2 l/s. Beim Betrieb der Kühltürme, die zur Kühlung der Klimaanlagen verwendet werden, ist die konstante Einstellung der Kühlturmtaue unwirtschaftlich, da die Leckrate auf den Durchfluss festgelegt ist, der der Nennkühlleistung des Turms entspricht. In Zeiten, in denen das Wetter keine extremen Temperaturen erreicht, wird die Kühlleistung des Turms weniger ausgenutzt, die Verdunstung ist viel geringer als die eingestellte Auslaugung und erreicht nicht einmal eine doppelte Konzentration. Die Versickerungsautomatik arbeitet nach folgendem Prinzip: Das Gerät überwacht kontinuierlich die wesentlichen physikalisch-chemischen Parameter des Kreislaufwassers und sorgt bei Erreichen der Grenzwerte dieser Parameter für die Ableitung des kondensierten Kreislaufwassers.
