Das Gerät kann separat als autonome Mess- und Steuereinheit mit der Möglichkeit der Übertragung der gemessenen Größe verwendet werden oder es kann mit Hilfe der digitalen Kommunikationsleitung RS485 in Messgruppen (bis zu 32 Einheiten), die an den PC angeschlossen sind, aufgebaut werden. In einer solchen Baugruppe ist es möglich, auf dem PC eine Visualisierung des technologischen Prozesses durchzuführen, die gemessenen Daten zu übertragen und zu archivieren, den technologischen Prozess anhand der gemessenen Werte zu steuern, verschiedene Ebenen von Meldungen und Alarmen zu übertragen. Die archivierten Daten können in einer Tabellenkalkulation weiterverarbeitet werden (die Daten werden in DBF-Dateien gespeichert). Im Falle eines PC-Ausfalls oder einer Kommunikationsstörung können die einzelnen Module in den autonomen Mess- und Steuermodus wechseln. Bei Verwendung der RS485-Leitung kann neben dem Hauptmesswert auch die gemessene Temperatur übertragen werden.

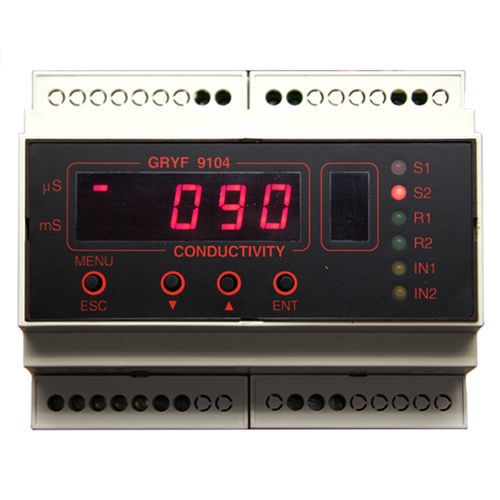

Die Bedienung des Gerätes erfolgt über vier Tasten auf der Frontplatte. Einige Funktionen können im Menü gegen unbefugte Eingriffe geschützt sein (z.B. Verbot der Einstellung von PI-Reglerparametern, Verbot der Kalibrierung). Der Messwert wird mit einer 5-stelligen sichtbaren LED angezeigt.
Technische Daten
GRYF 9104 -1 -
Leitfähigkeitsmessbereiche - 0,00 - 50,00 μS/cm
0.0 - 500,0 μS/cm
0 - 5000 μS/cm
0.00 - 50,00 mS/cm
Genauigkeit der Leitfähigkeitsmessung - 0,5% , ±1dig.
Thermische Kompensation - aut. 0 - 100°C
Thermische Kompensationskonstante - 0,0 - 3,0 %/°C
Leitfähigkeitssensor - 4-Draht-Elektrode, Konstante 0,5
Temperaturmessbereich - -50 ÷ 200 °C
Genauigkeit der Temperaturmessung - ± 0,1°C , ±1 dig.
Versorgungsspannung - 12 - 35 V DC / 12 - 24 V AC
Leistungsaufnahme des Netzteils - max. 3W
Verbrauch von den Klemmen des Gleichrichters (S30, S31) - max. 200mA
---
