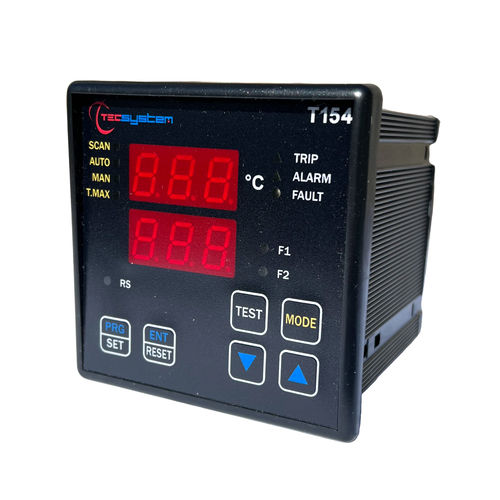

Temperaturüberwachungsrelais T154

einphasigdreiphasigDC

Das Temperaturrelais mit Digitalanzeige T-154 ist ein elektronisches Gerät auf Mikroprozessorbasis zur Temperaturüberwachung und Steuerung von harzummantelten Trockentransformatoren. Das Temperaturrelais T-154 bietet einen hochgradigen Schutz vor elektromagnetischen Störungen und eine Benutzerfreundlichkeit, die es zum Maßstab für diese Anwendung macht. Es bietet eine 3-phasige Transformatorentemperaturüberwachung und eine vierte Option für die Kern- oder Umgebungstemperatur. Relaisausgänge mit Trockenkontakt, ALARM-, AUSLÖSUNGS- und STÖRUNGSSignale und Start des Lüftungssystems (VENTILATOR). STROMVERSORGUNG - V.C.C. mit umkehrbarer Polarität EINGÄNGE - 3 oder 4 RTD-Eingänge PT100 - 3-adrig. - Abnehmbare hintere Anschlüsse - Eingangskanäle gegen elektromagnetisches Rauschen und Überspannungen geschützt. - Kompensation der Länge des Sensorkabels von bis zu 500 m (1 mm2 ) 10 Ohm. AUSGÄNGE - Zwei Ausgangsrelais (Alarm-Auslösung) - Ein Ausgangsrelais für die Steuerung des Ventilators (FAN). - 1 Relais für Sensorausfall oder Betriebsanomalie (STÖRUNG). - Kapazität der Ausgangskontakte: 5 A-250 VAC cosϕ=1. AKKREDITIERUNGEN UND NORMEN - Gemäß den CE-Normen zusammengebaut. - C-UL-US-Zulassung - Schutz vor elektrischem und magnetischem Rauschen: IEC-EN61000-4-4. - Spannungsfestigkeit von 2500 VAC für 1 Minute von den Relais zu den Sensoren, von den Relais zur Stromquelle, von der Stromquelle zu den Sensoren. - Genauigkeit: +/- 1 % Gesamtwert, +/- 1 Stelle
