Reibungskoeffizient-Prüfmaschine M9 series

computergesteuert

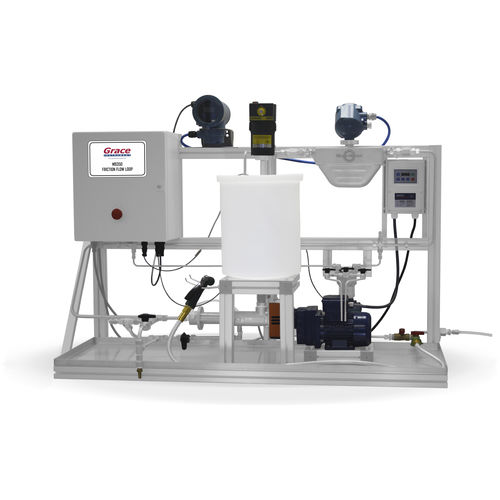

Geradrohr-Reibungsdurchflussprüfung Die Grace Instrument M9250 Friction Flow Loop wurde entwickelt, um die Leistung eines Reibungsreduzierers für den Einsatz auf Ölfeldern mit einer Geradrohr-Durchflussstruktur zu bewerten. Dieses automatisierte System lässt Testflüssigkeit durch mehrere Rohrabschnitte mit unterschiedlichen Durchmessern zirkulieren, um die Durchflussrate in Abhängigkeit vom Differenzdruck unter verschiedenen Durchmessern zu testen. Automatisches computergesteuertes System Dieses System besteht aus einem Standard-Kunststofftank mit 30 Gallonen Fassungsvermögen und einem Paddelrührer, um die Additive vollständig in die Basisflüssigkeit zu mischen. Die Testflüssigkeit wird dann in die Reibungsschleife gepumpt, wobei die Durchflussrate mit Hilfe des Massendurchflussmessers eingestellt wird. Differenzdruckaufnehmer sind an zwei Seiten der Testabschnitte angebracht, und der Differenzdruck wird direkt in die Analysesoftware eingegeben. Inklusive Analysesoftware Das Reibschleifensystem beinhaltet eine interaktive, grafikbasierte Software, die es dem Benutzer ermöglicht, das Schleifensystem automatisch zu steuern und zu bedienen, während die Daten für Druck, Durchfluss und Temperatur aufgezeichnet werden. Es kann ein Datendiagramm erstellt werden, um die Effektivität und Leistung des Reibungsreduzierers zu analysieren. Abmessungen: 6' Höhe x 20' Breite x 4' Tiefe Druckbereich: Atm. bis zu 150 psi Durchflussbereich: 2 - 15 Gallonen/min Flüssigkeitstemp. Bereich: 60 - 90°F Mischtank: 15 - 30 Gallonen DP-Druckgenauigkeit: 0,1 % des vollen Bereichs Grenzwert der Partikelgröße in der Flüssigkeit: Bis zu 0,44 Zoll. - Füllen Automatisierung - 1/2" und 3/4" O.D., 25' gerade Schlauchlänge (10' Teststrecke) - Coriolis-Massendurchflussmesser - Sicherheitssteuerung - Überdruckbegrenzungsventil - DP-Transmitter (bis zu 30 psi und 100 psi) - Durchflussrate von 15 Gallonen pro Minute - Mischtank fasst bis zu 30 Gallonen
