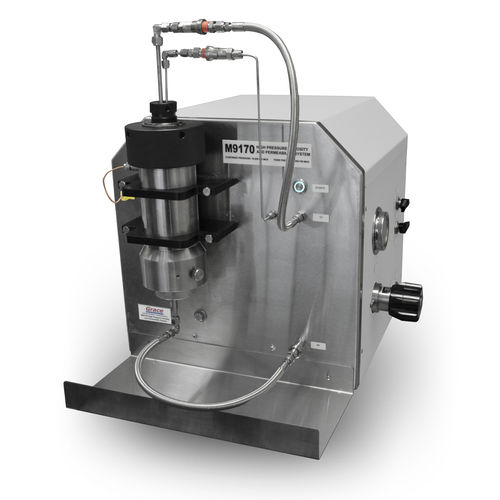

Gasdurchlässigkeits-Tester M9170

PorositätBenchtop

Fortschrittliches, kosteneffektives Permeabilitäts- und Porositätssystem Das Hochdruck-Porositäts- und Permeabilitätssystem M9170 von Grace Instrument ist ein fortschrittliches Gerät, das Porositäts- und Permeabilitätstests sowohl an hoch- als auch an niedrigpermeablen Bohrkernproben in Pfropfengröße unter Einschlussdrücken von bis zu 10.000 psi durchführt. Das Standardgerät ist mit Stickstoffprüfmedien kompatibel (Helium optional) Vielseitiges Gerät unterstützt Porosität, niedrige Permeabilität, hohe Permeabilität und Klinkenberg-korrigierte Permeabilität Das M9170 führt Porositätsmessungen unter Verwendung der durch das Boyle'sche Gesetz gegebenen Druck-Volumen-Beziehung durch. Die Porosität eines Materials ist der prozentuale Anteil des Hohlraums in einem bekannten festen Volumen. Die effektive Porosität ist der Prozentsatz dieses Raums, der miteinander verbunden ist und Öl oder Erdgas enthalten könnte. Um die effektive Porosität zu messen, wird ein bekanntes Volumen an Gas in der Referenzzelle unter Druck gesetzt. Wenn das Ventil geöffnet wird, dehnt sich das Gas in den Kernhalter aus und der neue Druck wird gemessen. Da der Druck aufgrund des Boyle'schen Gesetzes umgekehrt proportional zum Volumen ist, kann dann das Volumen des g-Wertes, die Porosität und das Kornvolumen des Kerns ermittelt werden. Der M9170 misst sowohl die niedrige als auch die hohe Gasdurchlässigkeit des Kerns, indem er die instationäre Impulsabklingmethode und die stationäre Durchflussmethode verwendet. Wenn der M9170 die instationäre Impulsabklingmethode verwendet, wird die Gaspermeabilität von Kernen mit niedriger Permeabilität gemessen. Ein bekanntes atmosphärisches Gasvolumen wird unter Druck gesetzt und in der Referenzzelle eingeschlossen, und das Ausgangsventil wird geschlossen gehalten. Wenn das Ventil geöffnet wird, strömt das Gas aufgrund der Druckdifferenz durch den Kernhalter.
