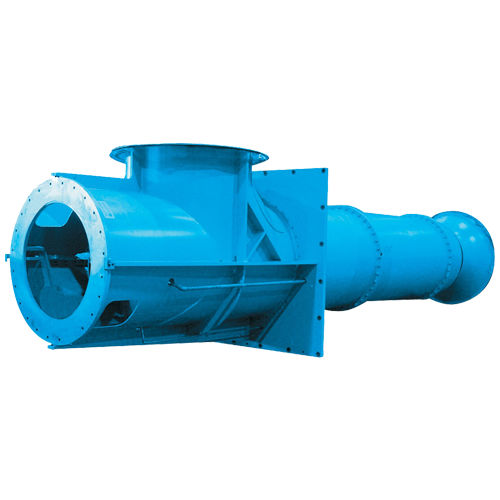

Flügelschraubenpumpe W series

WasserstationärIndustrie

Für Verlässlichkeit und eine verlängerte Pumpenlebensdauer konzipiert Konstruktionsmerkmale Laufrad Einzelsauger, Mischströmung, geschlossene und halboffene, präzise gegossene Laufräder. Schaufelnwerden durch genau gesetzte Kerne geformt, wodurch gleichmäßige Dicken und Schaufelabstände für das Laufradgußteil sichergestellt werden. Der Diffusor ist eine sorgfältig gegossene Komponente, die mit glatten, gebogenen Schaufeln konstruiert ist, die die Strömung vom Laufrad weg richten, um die Geschwindigkeitsspitzen wiederzugewinnen. Robuste Gustkonstruktion. Saugglocke Konzipiert für eine gleichmäßige Anströmung des Laufradauges mit minimierter Turbulenz. Für große Pumpen sind auch vorgefertigte Saugglocken erhältlich. Die Säule und der Ablassrohrbogen können entweder gegossen oder hergestellt werden, für einen ober- oder unterirdischen Ablauf gemäß den Spezifikationen. Fahrer-Sockel Hergestellt zur Aufnahme von Motor- oder Zahnradantrieben im rechten Winkel Einfacher Zugang zu der verstellbaren Kupplung und Stopfbuchse. Welle Überträgt die maximal erforderliche Leistung deutlich unter die erste kritische Drehzahl der 'Pumpe. Wellenhülsen Bereitgstellt an allen Lagerstellen und an der Stopfbuchse zum Schutz der Welle. Gehärtete Legierungshülsen sind leicht austauschbar und verlängern die Lebensdauer. Lager Starr von der Oberseite der Pumpe und des Diffusors montiert. Bei Bedarf sind Zwischenlager vorgesehen, die von Diffusoren oder Lagerspinnen am Säulenrohr getragen werden. Verfügbar in gerillten Gummi- oder Elastomerlagerdesign.
