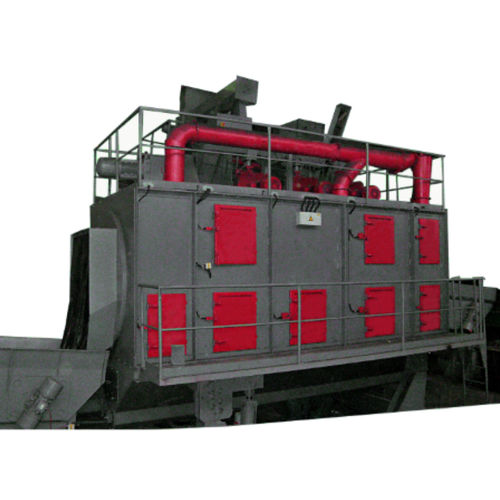

Trommel-Strahlanlage PNB

für Metallzum Abformenfür Schmiedearbeiten

BESCHREIBUNG Schwenktrommel–Durchlaufstrahlanlage werden zum Strahlen von Werkstücken verschiedener Formen und Gewichte bis zu 100 kg sowie von Großserien eingesetzt, die für einen kontinuierlichen Durchlauf durch die Strahlanlage geeignet sind. Die Maschine ist für den kontinuierlichen Durchlauf von Werkstücken in einer oszillierenden Trommel durch die Maschine vorgesehen und wird daher in der Regel in ein lineares Transportsystem integriert. Die Werkstücke werden mit einer Hebevorrichtung (Lift, Gabelstapler) oder über ein Förderband auf einen Schwingförderer am Eingang geladen, der die Werkstücke in die Maschine transportiert, wo sie in eine Schwingwalze fallen. Die Neigung der Trommel wird durch eine hydraulische Vorrichtung zum Heben und Senken reguliert. Die Trommel ist an der Oberseite offen, so dass ein Strahl von den Schleuderrädern auf die Werkstücke gerichtet werden kann, die gestrahlt und durch die Trommel transportiert werden. Durch das Schaukeln der Trommel werden die zu strahlenden Teile während des kontinuierlichen Transports durch die Anlage gemischt und gedreht, sodass das Strahlen über die gesamte Oberfläche der Werkstücke möglich ist. Am Ausgang werden sie mithilfe eines Schwingförderers in geeignete Kisten oder auf ein Förderband transportiert, das zu weiteren Arbeitsgängen führt.
