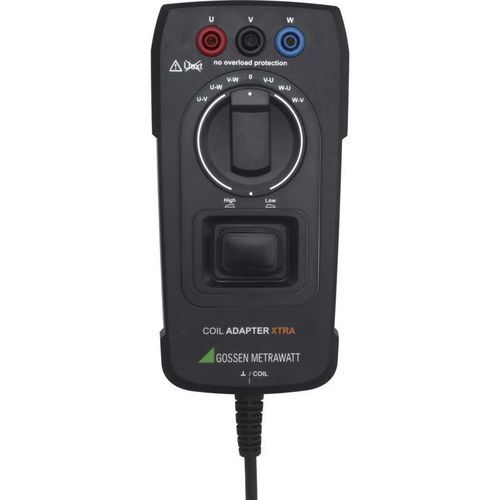

Elektrischer Adapter COIL ADAPTER XTRA

TestDIN

COIL Adapter XTRA zur Windungsschlussprüfung Adapter zur Windungsschlusserkennung an Induktivitäten von 10 microH bis 5 H Der COIL Adapter XTRA ermöglicht in Verbindung mit den folgenden Multimetern die halbautomatische Windungsschlussmessung: METRAHIT IM XTRA METRAHIT IM E-DRIVE Anwendungen Tritt an einer Elektromaschine eine Problem auf kann es eine elektrische oder mechanische Ursache haben. Elektrisch sind dies Fehler an den Wicklungen oder der Ansteuerung bzw. Elektronik. Mit der Isolationswiderstandsmessung werden Isolationsfehler zwischen Wicklungen und Gehäuse erkannt. Windungsschlüsse innerhalb einer Wicklung erkennt man am Einfachsten durch den Vergleich der elektrischen Eigenschaften der Wicklungen mehrphasiger Maschinen untereinander. Mit dem METRAHIT IM XTRA oder E-DRIVE und dem COIL Adapter XTRA erfolgt dies mit einer Stoßspannung von 1000 V, einem sogenannten Surge Test. Damit werden auch Fehler zuverlässig erkannt die erst bei anliegender Betriebsspannung auftreten. Die Prüfung funktioniert für Wicklungen mit Induktivitäten von 10 microH bis 5 H, dies entspricht für 3-Phasen Maschinen mit 400 V Nennspannung Nennleistungen von ca. 160 VA bis 80 MVA. Der Ablauf der Prüfung ist für 3-Phasen Maschinen halbautomatsich. Nach dem Anklemmen an die Anschlüsse U-V-W wird die Prüfung mit einem Drehschalter durchgeführt, dabei können auch Remanenzeffekte kompensiert werden. Für mehrphasige Elektromotoren und -generatoren, z.B. DIN Drehstrommotoren, werden durch den Vergleich der Messergebnisse Unsymmetrieen an den Wicklungen unmittelbar erkannt und ermöglichen die Beurteilung auf einen Windungsschluss.
