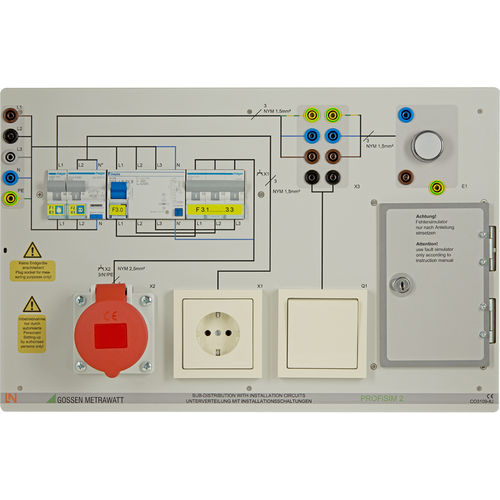

Demonstrationstafel für Elektroinstallation PROFiSIM 2

Installationsboard "Unterverteilung mit Installationsschaltungen" zur Fehlersimulation für Messungen nach DIN VDE 0100-600, 0105-100. Die Installationsboards PROFiSIM 1 und 2 stellen eine kompakte Hauseinspeisung mit Haupterdungsschiene und Unterverteilung für eine Verbraucheranlage inklusive eines Fehlersimulators dar. Es ist vorzugsweise für alle Schulungsmaßnahmen und Projektarbeiten rund um das Thema "Prüfung einer Anlage nach IEC 60364-6 / DIN VDE 0100-600" einsetzbar. In Verbindung mit den Mess- und Prüfgeräten der PROFITEST Master / INTRO Serie, können alle Messungen und Prüfungen vorgenommen werden, die für die Sicherheitsprüfungen in elektrischen Anlagen bis 500 V bei unterschiedlichen Netzformen und Schutzmaßnahmen vorgeschrieben sind. Dazu gehören u.a. folgende Messungen: Niederohmmessungen von Potentialausgleichsleitern, Isolationswiderstände, Prüfung von Fehlerstrom-Schutzeinrichtungen, Schleifenimpedanz, Erdungswiderständen sowie Netzspannungen. Das Board PROFiSIM 2 beinhaltet hierzu die Nachbildung einer Unterverteilung mit 3 Stromkreisen, um Prüf- und Fehlermöglichkeiten zu realisieren. Versuchsinhalte: - Nachbildung einer Unterverteilung mit 3 Stromkreisen - Prüfung verschiedener Schutzgeräte u.a. RCD Typ A / B - Fehlersuche in Installationsschaltungen Weitere Funktionen: - Einfach- und Doppelfehlerschaltung - Simulation von Fehlern über Schalter - Fehlersimulator abschließbar - Pultförmiges Gehäuse - Einsatz als Tischgerat oder im Experimentierrahmen - Transportkoffer (Option)
