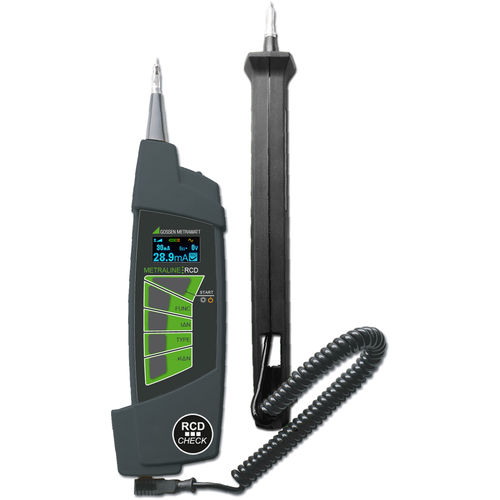

RCD-Prüfgerät METRALINE RCD-CHECK

Materialdigitalkompakt

Messgerät, das die Eigenschaften eines FI-Schalters (RCD) prüft. Im Einzelnen geht es um die Messung der Berührungsspannung, der Abschaltzeit und des Abschaltstroms bei FI-Schaltern der Typen A, AC, S und neuerdings auch des Mischfrequenztyps F. Merkmale: - Digitale Anzeige, farbiges hinterleuchtetes OLED-Display - LED zur Messstellenbeleuchtung - Patentierte Fixierung der Messspitzen - Kompakt und robust - für raue Serviceeinsätze und Laborbetrieb Prüfen von Fehlerstromschutzeinrichtungen (RCD-Schutzschaltern): - Messen der Berührungsspannung ohne Auslosung des Schalters. Hierbei wird die auf Nennfehlerstrom bezogene Berührungsspannung mit 1/3 des Nennfehlerstromes gemessen. - Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern: - Prüfen von Anlagen bzw. RCD-Schutzschaltungen mit steigendem Fehlerstrom mit Anzeige des Auslösestroms - Prüfen von RCD-Schutzschaltern IΔN = 10, 30, 100, 300 und 500 mA - Prüfen von RCD-Schutzschaltern mit . 1/2 IΔN, 1 IΔN, 2 IΔN, 5 IΔN bis 100 mA Nennstrom) - Prüfen von RCD-Schutzschaltern mit Halbwellen (pulsierender Gleichstrom) zur Ermittlung der Auslösezeit und des Auslösestroms Prüfen spezieller RCD-Schutzschalter: - selektive S, Typ AC (in Deutschland nicht zugelassen), Typ A - Messen von Netzspannung und Fehlerschleifenimpedanz
