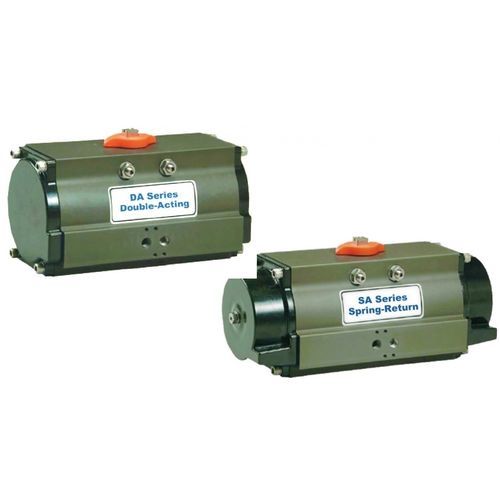

Pneumatischer Ventilantrieb DA

lineardrehbarKolben

Für eine Ausgabe im Uhrzeigersinn wird Druck auf P2 ausgeübt, wodurch die Kolben gezwungen werden, sich gemeinsam zu bewegen. Das Volumen zwischen den Kolben ist beiPl erschöpft. Für den Abtrieb gegen den Uhrzeigersinn wird Druck auf PI ausgeübt, wodurch die Kolben auseinandergedrückt werden. Der lineare Weg der Kolben wird durch die Zahnstangen-Ritzel-Verbindung in eine Drehung der Antriebswelle umgewandelt. Das Volumen außerhalb jedes Kolbens wird an P2 entlüftet. HINWEIS: Bei Bedarf können die Kolben im Gehäuse umgedreht werden, so dass sie sich im Uhrzeigersinn drehen, wenn Druck auf PI ausgeübt wird
