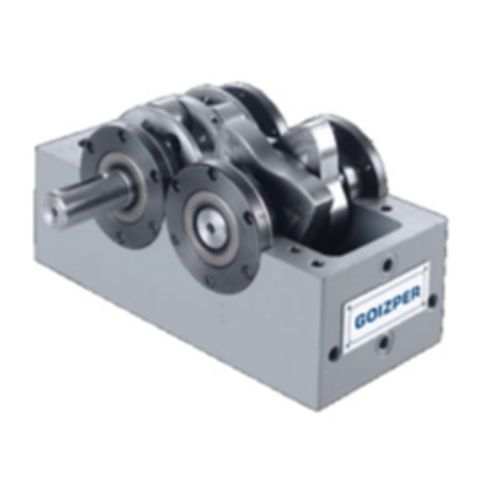

Schrittgetriebe mit Nockenscheibe UIPE/UIP

Oszillatordrehbarintermittierend

Ihre Konstruktion ermöglicht die Herstellung von Drehmechanismen, die eine sehr unterschiedliche Anzahl von Anschlägen, Schwenkwinkeln, Beschleunigungskurven sowie Übergabe- und Ruhewinkeln kombinieren. Eigenschaften - Parallelachsen Schrittgetriebe - UIPE/UIP * Die Antriebswelle ist die Nockenwelle. In der Nockenwelle sind zweikombiniert wirkende * Flachkurven aus gehärtetem Stahl untergebracht * Die Abtriebswelle oder der Revolver mit Nockenstößeln, die die von denNocken erzeugte Bewegung übertragen und die intermittierende * Drehbewegungverursachen * Intermittierende oder oszillierende Systeme: Anzahl der Stopps: 1-2-3-4-6-8 * Schaltwinkel: 10-15-30-45. Andere auf Anfrage TECHNISCHE SPEZIFIKATIONEN * Baugrößen: 45 - 65 - 80 - 105 - 125 - 160 - 200 - 400 * Schwenkwinkel: Von 0º bis 180º * Anzahl der Stopps: Von 2 bis 10 * Schrittwinkel: Von 60º bis 330º * Maximal zul. axiale Belastung am Abtrieb: Von 95 bis 24200 N * Maximal zul. radiale Belastung am Abtrieb: Von 295 bis 43300 N * Maximal zul. Kippmoment am Abtrieb: Von 11 bis 11300 Nm * Wiederholgenauigkeit: Von ± 0,015 - Ø35mm bis ± 0,015 - Ø330mm * Positioniergenauigkeit: Von ± 0,03 - Ø35mm bis ± 0,03 - Ø330mm Das Parallelachsen Schrittgetriebe kann auf jeder Seite der Einheit befestigt werden, da diese standardmäßig bearbeitet und mit vorbereiteten Befestigungslöchern geliefert werden. Daher und wegen ihrer Präzision werden sie in verschiedensten Anwendungen wie Werkzeugwechslern, Montagemaschinen und automatischen Handlingsystemen eingesetzt: Alles Anwendungen, die schnelle und präzise Bewegungen erfordern.
