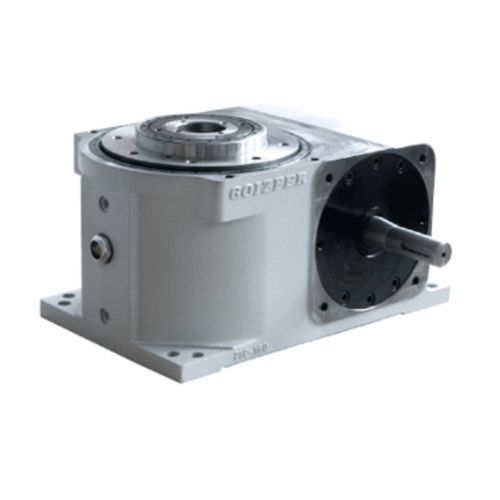

Globoidkurven-Drehtisch PIC/PIM

kompakt

Kompaktdrehtisch mit Globoidkurve mit festem Schaltwinkel - PIC/PIM Rundschalttische in Kompaktbauweise. Ihre Globoidkurve macht sie sehr anpassungsfähig an jeden Bedarf. Eigenschaften – Kompaktdrehtisch mit Globoidkurve PIC/PIM * Gehärtete Globoidkurven aus zähem Sonderstahl machendie Kurven sehr widerstandsfähig gegen die aus der Bewegung auftretenden mechanischen Belastungen * Großer Drehteller mit Hohlwelle * Spielfrei in der Ruheposition * Selbsthemmung, keine Bewegung durch Kräfte aus der Last * Beschleunigungskontrolle und Vibrationsreduzierung * Hohe Positioniergenauigkeit der Stopps * Feste Mittelsäule mit großem Durchgangsloch * Anzahl der Stopps: 2-3-4-5-6-8-10-12-16-20-24. Andere auf Anfrage TECHNISCHE SPEZIFIKATIONEN * Baugrößen: 100 - 125 - 160 - 175 - 200 - 250 - 315 * Anzahl der Stopps: Von 2 bis 32+ * Schrittwinkel: Von 180º bis 330º * Maximal zul. axiale Belastung am Abtrieb: Von 15400 bis 170600 N * Maximal zul. radiale Belastung am Abtrieb: Von 2000 bis 18000 N * Maximal zul. Kippmoment am Abtrieb: Von 282 bis 6800 Nm * Wiederholgenauigkeit: Von ± 0,009 - Ø150mm bis ± 0,009 - Ø500mm * Positioniergenauigkeit: Von ± 0,017 - Ø150mm bis ± 0,017 - Ø500mm Ihre Globoidkurve macht sie sehr anpassungsfähig an jeden Bedarf. Aus diesem Grund werden sie in einer Vielzahl von Sektoren eingesetzt, z. B.: Glasherstellungsmaschinen, Automatisierungsmaschinen, Verpackungsmaschinen, Textilmaschinen... Alle beweglichen Teile der rein mechanischen Einheit befinden sich ineinem Ölbad, was diese praktisch wartungsfrei macht.
