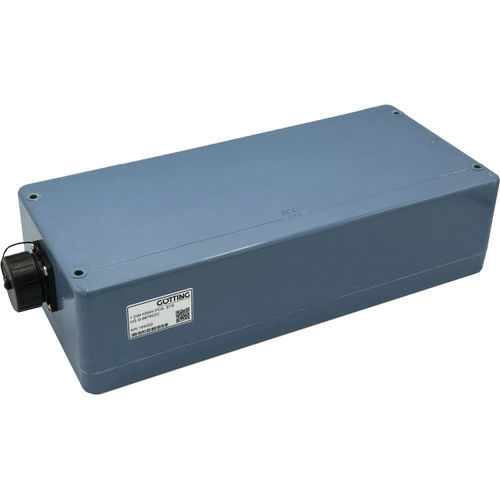

Satellitenantenne HG G-98760

mit AußenverbindungAußenbereichIP67

Vergossene Elektronik Frequenzbereich 128 kHz Leseabstand abhängig vom Transponder 30 bis max. 200 mm Aktiver Bereich für die Positionierung 280 x 110 mm Max. Überfahrgeschw. 3 m/s Spannungsversorgung 24 V ±10% PosiPuls bei Querung der Antennenmitte in Fahrtrichtung Serielle Schnittstelle dient als Service-Schnittstelle zur Konfiguration oder Daten-Schnittstelle Programmierung von Transpondern Die Transponder-Antenne dient zur Lokalisierung und Spurführung von schienengeführten Kranen mit Hilfe von Bodenmarken (Transpondern). Die hier beschriebene Antenne eignet sich besonders für Fahrzeuge im Außenbereich, da die Elektronikeinheiten in den Antennengehäusen vergossen werden. Alle wichtigen Einstellungen, Abgleicharbeiten und Softwareupdates können über eine serielle Schnittstelle durchgeführt werden. Bei Überfahrt der Antenne über einen Transponder wird dieser mittels eines Energiefeldes von 128 kHz versorgt und überträgt seinen Code auf der halben Frequenz zur Antenne zurück. Der in die Antenne integrierte Auswerter decodiert den Code. Beim Kreuzen der Antennenmitte (quer zur Fahrtrichtung) wird ein hochgenauer Positionierimpuls (PosiPuls) mit einstellbarer Dauer ausgegeben. Weiterhin werden diverse Kenngrößen der Antenne – wie z. B. Stromaufnahme und Versorgungsspannung etc. – gemessen und auf Wunsch dem seriellen Ausgabeprotokoll zugefügt. Das serielle Signal wird als potenzialgetrennte RS 422 bzw. RS 232 ausgegeben. Auch der Positionierimpuls wird galvanisch getrennt. Weitere Schnittstellen sind CAN- Bus oder Profibus®. Eine Übersicht der verfügbaren Varianten der Antenne finden Sie im Datenblatt unten.
