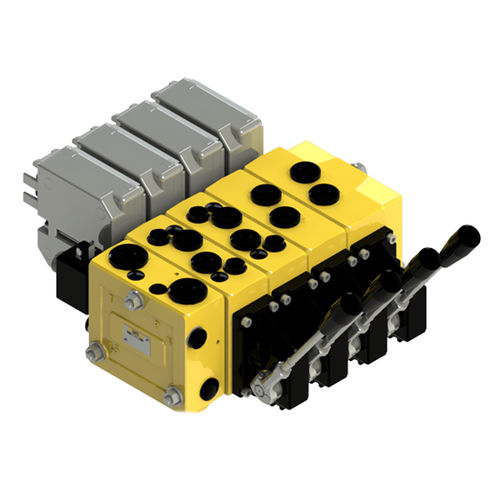

Proportionales Hydraulik-Wegeventil GPV 130

Schiebermit Hebel

Im Gegensatz zu herkömmlichen Schaltungen wird beim Load Sensing das Drucksignal am Aktuator ständig empfangen und als Pilotreferenzpunkt für Verteiler und Pumpensteuerung verwendet. Auf diese Weise arbeitet das Hydrauliksystem effizient und jeder Arbeitsabschnitt verbraucht im Vergleich zu herkömmlichen Schaltungen ausreichend Energie. Load-Sensing-Proportional-Wegeventile werden mit elektronischen Motoren betrieben, die den Steuerkolben sehr fein steuern können. GPV-Proportional-Wegeventile machen die Bewegungen der Anwendung gleichmäßiger und zuverlässiger. ARBEITSBEDINGUNGEN Dieser Katalog enthält technische Daten und Diagramme, die mit Mineralöl mit einer Viskosität von 46 mm2/s - 46cSt bei einer Temperatur von 40°C gemessen wurden. Steuerkolbenweg, Standard ± 7 mm [±0.28 in] Kolbenweg, Schwimmstellung Proportionalbereich ± 4,8 mm [±0.19 in] Schwebekörperposition ± 8 mm [±0.32 in] Totzone, Durchflussregelkolben Standard ± 1,5 mm [±0.06 in] Lineare Kennlinie ± 0,8 mm [±0.03 in] Max. interne Leckage bei 100 bar [1450 psi] und 21mm2/s [102 SUS] A/B ® T ohne Schockventil 20 cm3/min. [1,85 in3/min] A/B ® T mit Schockventil 25 cm3/min. [2,15 in3/min] Öltemperatur (Eintrittstemperatur) Empfohlene Temperatur 30 ® 60 °C [86 ® 140 °F] Min. Temperatur -30 °C [-22 °F] Max. Temperatur +90 °C [194 °F]
