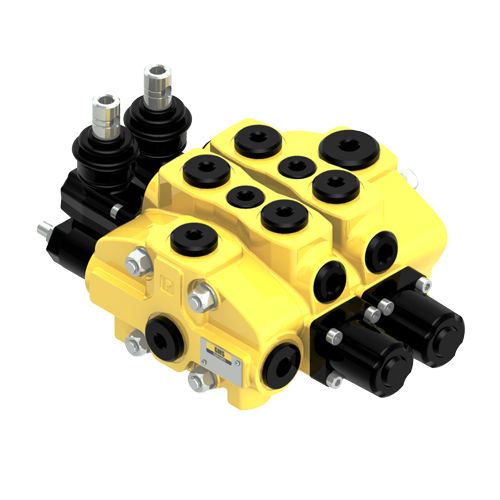

Hydraulik-Wegeventil / Sektional 80L GS series

Schiebervorgesteuert

Sektionsventile, die mit anderen Worten als Sektionswegeventile bezeichnet werden, sind hochflexibel und verfügen über verschiedene Hilfsventile, wie z. B. Stoßdämpfer, Kavitationsschutz, elektrohydraulische Vorsteuerentlastung, hydraulische Vorsteuerentlastung usw. Im Allgemeinen haben Sektionsventile Rückschlagventile für jeden Arbeitsabschnitt sind von 1 bis 12 Abschnitte mit offener Mitte, geschlossener Mitte Hydraulikkreise. Verschiedene Abschnitte zusammen wie Serie, parallel oder Tandem-Kreislauf-Ventil verwendet. Außerdem können Sektionsventile Zwischenpumpen- und Tanksektionen haben. ARBEITSBEDINGUNGEN Dieser Katalog enthält technische Daten und Diagramme, die mit Mineralöl mit einer Viskosität von 46 mm2/s - 46cSt bei einer Temperatur von 40°C gemessen wurden. Max. Durchfluss: 100 l Gegendruck (max.):am Auslassanschluss T 25 bar 3 60 psi Interne Leckage A(B)®T Dp=100 bar - 1450 psi Flüssigkeit und Ventil bei 40°C 3 cm3/min.0.18 in3/min. Hydraulische Flüssigkeit: Mineralisches Grundöl Flüssigkeitstemperatur: mit NBR-Dichtungen von - 20° bis 80°C mit FPM (VITON) Dichtungen von - 20° bis 100°C Viskosität: Betriebsbereich von 15 bis 75 mm2/s von 15 bis 75 cSt Min. 12 mm2/s 12 cSt Max. 400 mm2/s 400 cSt Max. Verschmutzungsgrad: 19/16 - ISO 4406 Anzugsmoment der Zugstangen: (Schraubenschlüssel 13) 30 Nm 22 lbft
