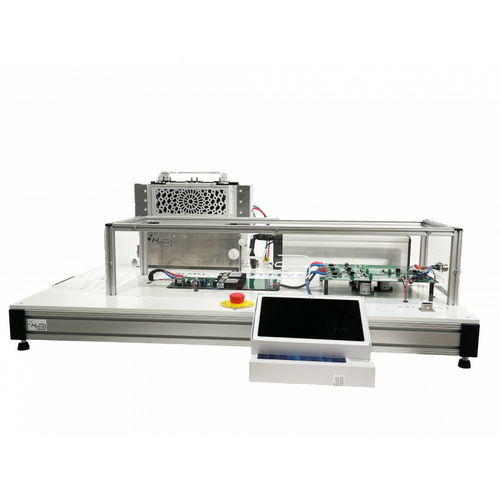

Funktionsprüfstand MOTHYS ®

automatischfür Brennstoffzellenelektrisch

MOTHYS wurde von H2SYS speziell für die praktische Schulung entwickelt. Auf diese Weise können sich Lernende mit Hybrid- bzw. Wasserstoffsystemen vertraut machen. Da er eine große Vielfalt an praktischen Übungen bietet, eignet sich dieser Lehrprüfstand für Berufsschulen und Fachoberschulen, aber auch für Fachhochschulen und technische Universitäten. Er ist mit einer integrierten Brennstoffzelle (PEM mit offener Kathode, 500 W/1000 W), einem Akku (NMC), Gleichspannungswandlern und Steuerungskarten ausgestattet. Man lernt an diesem Prüfstand, Hybridsysteme zu steuern — durch die Anwendung von Stromsteuerungsvorgaben und Energieverwaltungsregeln zur Regelung des Brennstoffzellen- und Akkubetriebs. Ein zusätzlicher Eingang für eine 48-V-Gleichspannungsquelle dient der Simulierung einer weiteren Energiequelle (Fotovoltaik/Windkraft). Das Prinzip hybrider Technologien mit mehreren Energiequellen kann damit noch eingehender behandelt werden. Dem Nutzer stehen 4 Betriebsarten zur Auswahl: •Automatikbetrieb: Das System wird von der Software gesteuert, die H2SYS dafür entwickelt hat. Die Brennstoffzelle startet je nach Ladezustand des Akkus und die Sollstromwerte sind von der Ladung am Ausgang abhängig. •Manueller Betrieb: Der Nutzer bedient sich des Touchscreens, um die jeweiligen Schalter zu betätigen und die Betriebsbedingungen zu konfigurieren. Der Start der Brennstoffzelle und des Sollstromwerts des Wandlers wird manuell gesteuert. •Programmierbetrieb: Die Lernenden programmieren ihre eigenen Energieverwaltungsregeln mithilfe der Software Matlab Simulink und steuern das System über das systemeigene Arduino-Mega-Board. •Ladebetrieb
