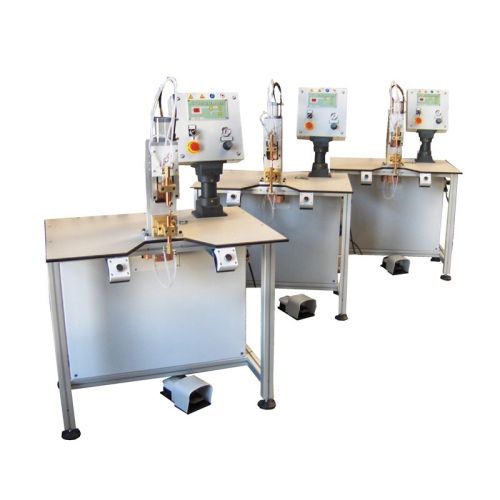

Schweißmaschine nach Punkten PAT series

automatischBenchtopkompakt

Die COMPACTORS der PAT SERIE sind Einpunkt-Tischschweißmaschinen. Die vielseitigste COMPACTING-Maschine in der Produktion, die sich am besten für die unterschiedlichsten Anforderungen eignet. Der COMPACTOR ist sowohl für Wechselstrom als auch für Gleichstrom mit Inverter mit 2 Kopfgrößen erhältlich, PAT 2 und PAT 3 und 4. Die erste COMPACT-MASCHINE ist kompakter und hat eine Schubkraft von bis zu 75 DaN, die zweite von bis zu 300 DaN. Die Köpfe sind aus Aluminium gefertigt und unterteilt in Unterstützung und Führung, die beide in einem einzigen Block gebaut, um Robustheit zu gewährleisten. Der COMPACTOR-Kopf ist aufgrund seiner Kompaktheit ideal für die Integration in automatische Linien oder die Ausstattung mit einer beweglichen unteren Elektrode, einem Druckregulierungssystem mit Feder, einer Verdichtungsvorrichtung usw. Der Elektrodenschlitten gleitet auf Rollenführungen mit einstellbarer Last und wird durch einen Pneumatikzylinder betätigt. Der untere Teil des WELDER-Kopfes wurde so konzipiert, dass verschiedene Ausrüstungen leicht angebracht werden können. Tatsächlich werden sie oft komplett mit Schablonen für die Positionierung der zu schweißenden Teile geliefert, zusätzlich zu den speziell angefertigten Elektroden. - AC-Stromversorgung, einphasig: PAT 4 38/45 kVA - Für die Gleichstrom-Inverterversion sind folgende Leistungen verfügbar: PAT 4HF 15/20 / 30.000 Ampere - Für elektronische Steuerungen steht eine breite Palette zur Verfügung, beginnend mit der einfacheren CS 2: COMBINATION-WELDING-MAINTENANCE - Und für die Steuerung gibt es die CS-I, die allen Anforderungen gerecht wird (64 Programme, Konstantstrom, adaptiv, Kommunikationsprotokoll usw.) - Bis hin zum umfassendsten CS 6000 mit Stromregelung, 64 Programmen, Proportionalventilsteuerung, Kommunikationsprotokoll.
