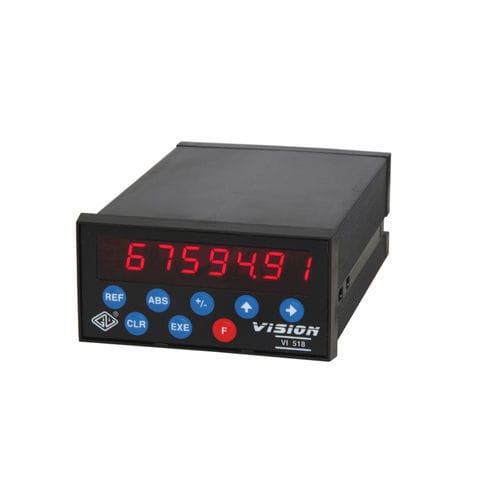

Positionsanzeiger VI 518

digitalEinbaukompakt

Kompakte, einachsige Digitalanzeige, ausgestattet mit dem neuen Absoluten Warnsystem (AWS). AWS garantiert ständig die Korrektheit der angezeigten Positionen und informiert den Bediener über eventuelle Fehlfunktionen. Der Benutzer kann die Bearbeitung fortsetzen oder auf der Grundlage der angezeigten Fehlermeldung eingreifen, um die ordnungsgemäße Funktion des Systems wiederherzustellen. Geeignet für verschiedene Werkzeugmaschinen, z. B. zum Schneiden oder Bearbeiten auf ein vorgegebenes Maß, Polieren, Biegen, Schleifen oder Richten. Anwendbar in verschiedenen Industriezweigen, wie Holz, Blech, Marmor, Gummi, Textil und Automation. Absolute (SSI-Protokoll) oder inkrementale Encoder-Eingangssignale. Anzeige von bis zu 8 Ziffern, einschließlich Gleitkomma und negativem Vorzeichen. Gerätediagnose. Interner, wiederbeschreibbarer Speicher. Korrekturfaktor, Winkelanzeige, programmierbare Relaisausgänge und viele andere Funktionen verfügbar. Serieller Ausgang RS-232, für die Übertragung von Positionen. Version für den Schalttafeleinbau verfügbar. HAUPTFUNKTIONEN SELBSTTESTUNG VOREINSTELLUNG DER LASTPOSITION POSITION ZURÜCKSETZEN/VOREINSTELLEN ABSOLUTE/INKREMENTELLE ZÄHLUNG VARIABLE AUFLÖSUNG RADIUS/DURCHMESSER-UMRECHNUNG MM/ZOLL-UMRECHNUNG SKALENNULLPUNKT-REFERENZ (REF) DEAKTIVIEREN DES SKALENNULLPUNKTS ZÄHLMODUS (x1, x2, x4) INVERTIERUNG DER ZÄHLRICHTUNG BERECHNUNG DES MITTELPUNKTS EINSTELLUNG DER SSI-PARAMETER SPEICHERLÖSCHUNG LINEARKORREKTUR ABLESEN DES WINKELS SEXAGESIMALGRAD-ABLESUNG AKTIVIERUNG DER RELAISAUSGÄNGE (opt.) EINSTELLUNG DER ZEITGEMÄSSEN RELAISAUSGÄNGE (opt.) EINSTELLUNG VON INTERVENTIONSPOSITIONEN (opt.) RS-232 SERIENAUSGANG (opt.) AKTIVIERUNG DER AUTOMATISCHEN ÜBERTRAGUNG VON POSITIONEN
