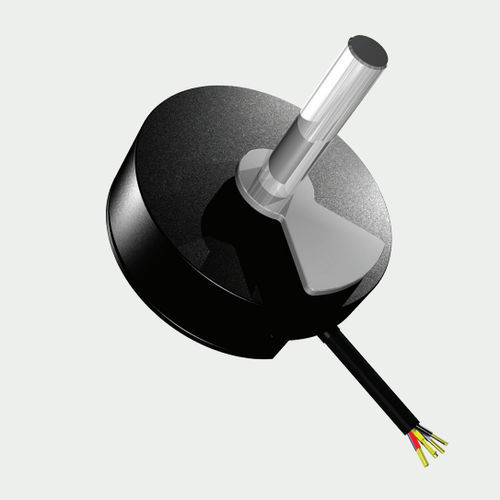

Drehpositionssensor 1498

kontaktlosinduktivanalog

Der Blade360 Drehpositionssensor ist vollständig konfigurierbar und misst die Position eines metallischen Aktivators über einen vollen 360°-Messbereich. Das berührungslose zweiteilige Design mit induktiver Technologie bietet eine genaue Ausgabe in Kombination mit langfristiger Zuverlässigkeit, da alle beweglichen Teile eliminiert werden. Durch die Kombination von Halbleiterelektronik und integrierter Verarbeitung ist der Positionssensor robust, kompakt und leicht. Die BladeCOM-Benutzerschnittstelle bietet eine große Flexibilität bei der Konfiguration, einschließlich Messbereich, Ausgangssignale und Diagnoseinformationen. Die einfache Installation mit einer Vielzahl von Montage- und Verdrahtungsoptionen erweitert die Flexibilität des Positionssensors zusätzlich. Mehrere Ausgänge sind standardmäßig verfügbar, darunter Analog (0-5,5 V), Schalter, PWM und seriell. Der Ausgang kann mit der mitgelieferten BladeCOM-Software vollständig konfiguriert werden, so dass der Vollbereichsausgang über einen kleineren Messbereich verwendet werden kann. Der Blade360-Drehsensor ist nach IP67 abgedichtet und eignet sich ideal für Anwendungen, die rauen Umgebungen ausgesetzt sind. TECHNISCH Messbereich: 0° bis 360° (konfigurierbar) Ausgänge: Analog 0-5,5V DC (sofern nicht durch V-Versorgung begrenzt) PWM 1KHz Seriell RS485, 19.2K 8N Schalter Messgenauigkeit: Analog +/-0,5° über Temperaturbereich Auflösung: 10 Bit über den konfigurierten Bereich Abtastrate: 1KHz Versorgungsspannung: -4,8V bis +32V DC Versorgungsstrom: <25mA ohne Coms Betriebstemperatur: -40° bis +85°C (32V DC max) -40° bis +125°C (14V DC max.) Schutzart: IP67
