Linearer Positionssensor 1484
Drehkontaktlosinduktiv

linearer Positionssensor
linearer Positionssensor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
linear, Dreh
Kontakt / kontaktlos
kontaktlos
Technologie
induktiv
Ausgangssignal
analog
Messobjekt
Metall
Schutzfaktor
IP67
Weitere Eigenschaften
robust, Präzision
Messbereich

25 mm
(0,98 in)

Messfrequenz

1 kHz

Versorgungsspannung

Max: 32 V

Min: 4,8 V

Umgebungstemperatur

Max: 125 °C
(257 °F)

Min: -40 °C
(-40 °F)

Beschreibung

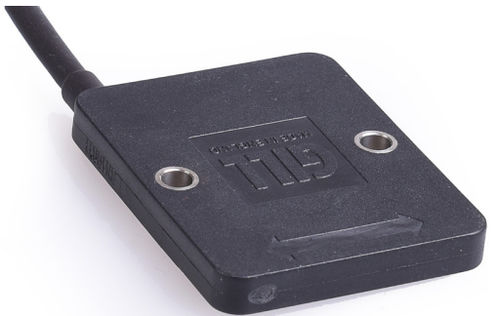

Der Blade25 ist ein vollständig programmierbarer induktiver Positionssensor, der eine lineare Bewegung von bis zu 25 mm oder eine Drehung von 90° messen kann. Der Sensor nutzt die Induktionstechnologie, um die Position eines berührungslosen metallischen Aktivierungsobjekts zu erkennen. Der kompakte, leichte und robuste Blade25-Positionssensor ist vollelektronisch mit integrierter Verarbeitung und wird mit der BladeCOM-Benutzerschnittstelle geliefert, die es dem Benutzer ermöglicht, neben anderen Parametern den Messbereich und die Ausgangssignale zu konfigurieren, um einen vollständig programmierbaren Sensor mit erweiterter Genauigkeit und Zuverlässigkeit zu erhalten. Durch den konstanten Luftspalt zwischen dem beweglichen Teil und dem Positionsgeber wird der mechanische Verschleiß des Gebers eliminiert, was eine ausgezeichnete Langzeitzuverlässigkeit selbst in den extremsten Betriebsumgebungen gewährleistet. Der 25mm-Positionssensor (-40 - +125 °C) enthält zwei Induktionsspulen, die die Position des metallischen Aktivators bestimmen, und wurde so konzipiert, dass er sowohl lineare (bis zu 25mm) als auch winklige Drehbewegungen (bis zu ca. 90°) messen kann. Es ist auch möglich, eine ungleichmäßige Bewegung zu überwachen, vorausgesetzt, die Bewegung ist wiederholbar. TECHNISCH Ausgang: PWM 250Hz oder 1KHz Seriell RS232/RS485 (optional) 19.2K 8N Schalter Messgenauigkeit: Analog +/-0,1mm oder gleichwertig Auflösung: 10 Bit über den konfigurierten Bereich Versorgungsstrom: <10mA mit Comms

---

VIDEO
