Ultraschallinspektionssystem RWT

digitalakustischGeometrie

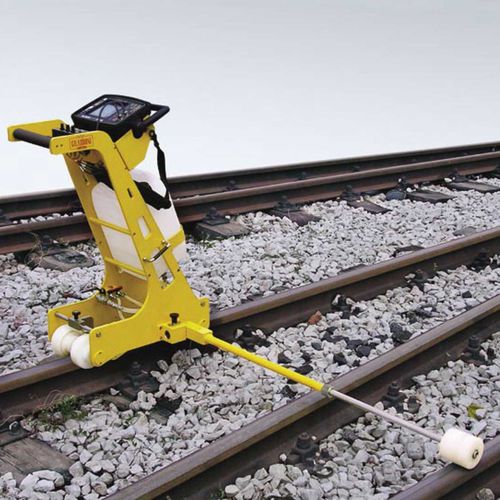

RWT ist ein neuer Ultraschall-Schienenprüfwagen, der von Gilardoni entwickelt wurde. Er basiert auf dem leichten und kompakten tragbaren digitalen RDG-Prüfgerät und führt halbautomatische Prüfungen von in Betrieb befindlichen Schienen durch. Mit seinem benutzerfreundlichen Design eignet sich der Gilardoni Ultraschall-Schienenwagen hervorragend für die Prüfung aller Arten von Schienen. Die Prüfköpfe können je nach Kundenwunsch und Schienengeometrie individuell gestaltet werden. Das Gerät besteht aus drei parallelen Kanälen mit Empfindlichkeitseinstellung der Sonde und Kanalwahlbox. Ein automatischer Zentrierradsatz mit Federhalterung befestigt den Wagen an der Schiene. Ein Tank mit großem Fassungsvermögen und Drei-Wege-Flüssigkeitskreislauf sorgt für eine kontrollierte Abgabe der Kupplungsflüssigkeit während der Prüfung. Für spezifische Kupplungsbedingungen ist ein speziell entwickelter Kontaktsondensatz vorgesehen. Die abnehmbare Teleskop-Stabilisierungsstange macht die Prüfung so einfach wie das Schieben des Wagens: Mit dieser Funktion kann die Stange aus dem Weg geräumt werden. Ein akustischer Alarm warnt den Bediener vor Fehlern. Der Bediener kann dann die Informationen überprüfen und auswerten, indem er die Ultraschallempfindlichkeit erhöht und die spezifische Sonde auswählt. Der Bediener kann auch die A-Scan-Darstellung speichern und sie einschließlich der Notizen für maximal 100 gespeicherte Positionen aufbewahren. ■ Abmessungen: 800 x 500 x 330 mm ■ Gewicht: 19,2Kg ■ Gelb lackierte Aluminiumstruktur mit Griffen ■ Teleskopische Stabilisierungsstange mit Teflonrad ■ Kanalauswahl und Empfindlichkeitseinstellung ■ Satz von drei Wasserspalt-Sonden: ■ Zwei 70° 2MHz-Doppelkristall-Winkelstrahlsonden ■ Eine 20mm 3MHz Doppelkristall-Sonde mit geradem Strahl ■ 10-Liter-Koppelflüssigkeitstank mit 3-Wege-Flüssigkeitskreislauf.
