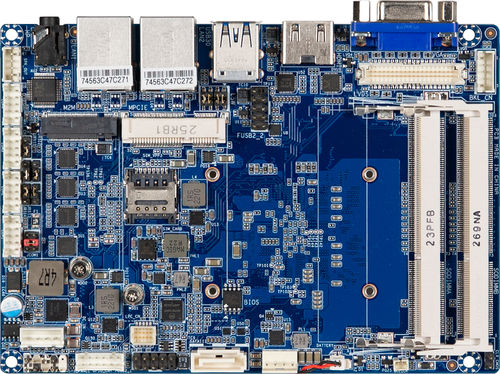

Mainboard / 3.5" SubCompact QBiP-E3940BT

Intel® Atom® x5-E3940Quad-CoreIntel®

3.5" SubCompact Wide Temperature Embedded Motherboard mit Intel® Atom® x5-E3940 Prozessor, Dual Channel DDR3L Speicher, 4 x COM , 1 x SATA 6Gb/s, 6 x USB, Temp -40°C bis 85°C Spezifikation Formfaktor - 3,5" SBC 146W x 101.7Dmm CPU - Intel® Atom® x5-E3940-Prozessor 14nm, 4 Kerne, 4 Threads, bis zu 1,8 GHz TDP 9,5 W 2M Cache Sockel - 1 x FCBGA1296 Speicher - 2 x DDR3L SO-DIMM-Sockel, Max. Kapazität 8GB Unterstützt Dual-Channel DDR3L 1866 MHz Speichermodule Ethernet - 2 x GbE LAN-Anschlüsse (Realtek® RTL8111H) Video - Integrierter Grafikprozessor - Intel® HD Graphics 500: 1 x HDMI 1.4-Anschluss, der eine maximale Auflösung von 3840x2160 @30Hz unterstützt 1 x VGA-Anschluss, unterstützt eine maximale Auflösung von 1920x1080 @60Hz (mit kompatiblen Bildschirmen) 1 x LVDS-Anschluss, unterstützt eine maximale Auflösung von 1920x1200 @60Hz (3 unabhängige Display-Ausgänge) Audio - Realtek® ALC897 Speicher - 1 x SATA 6Gb/s-Anschluss Erweiterungssteckplätze - 1 x 2242 M.2 M-Key (SATA 6Gb/s) 1 x Full-size Mini PCIe mit SIM-Steckplatz (PCIe x1 + USB2.0) -- unterstützt 3G-Modul Interne E/A - 1 x 4-poliger Box-Stromanschluss (+9V~36VDC) 1 x SATA-Stromanschluss 1 x Systemlüfter-Header 1 x Frontpanel-Header 1 x 2W-Lautsprecherausgang-Header 4 x USB 2.0-Header 3 x COM-Header (RS-232) 1 x COM-Header (RS-232/422/485 & RI/5V/12V) 1 x Backlight-Steuerungsleiste 1 x AT/ATX-Modusauswahl-Jumper 1 x GPIO (8-Bit) & SMBus-Header 1 x Buzzer-Header ＊Conditional DC-input 9V support with : (1) SATA_PWR unterstützt nur 5V (2) LVDS Hintergrundbeleuchtung wird nicht unterstützt (3) Gesamtstromverbrauch unter 50W Rückseitige E/A - 1 x Kopfhöreranschluss 1 x HDMI 1 x VGA 2 x RJ45 LAN-Anschlüsse 2 x USB 3.2 Gen 1 TPM - 1 x TPM-Anschluss
