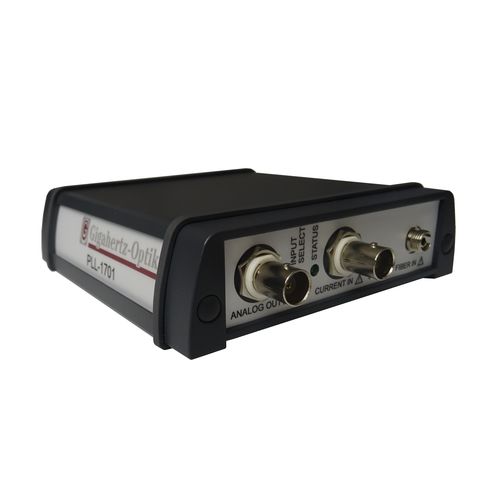

Transimpedanzverstärker PLL-1701

linearlogarithmisch

Hochgeschwindigkeits-Transimpedanzverstärker und digitaler Datensampler Das Optometer PLL-1701 ist für zwei verschiedene Arten von schnellen optischen Messungen und zwei verschiedenen Verstärkerfunktionen (Linear oder Logarithmisch) ausgelegt. Die Strahlungsleistungsmessung von Glasfasern (FC Anschluss) in W kann aufgrund der im Gerät eingebauten kleinen Ulbrichtkugel mit FC Anschluss im Wellenlängenbereich von 400 nm bis 1550 nm direkt ohne Zubehör durchgeführt werden. Die Messergebnisse können entweder direkt analog umgewandelt und am elektrischen Ausgang (BNC) bereitgestellt oder digitalisiert und über eine USB oder RS422-Schnittstelle übertragen werden. Dabei ist die reine analoge Messumsetzung (Transimpedanz) zum BNC Anschluss mit einer Geschwindigkeit von 200000 Samples/s für sehr schnelle Messzwecke möglich. Die digitale Messung ist nur durch die Übertragungsgeschwindigkeit von USB und RS422 (100 kHz) begrenzt. Die gleichen Messungen können zudem nicht über die integrierte Ulbrichtkugel, sondern mit einem externen Detektor am Stromanschluss (BNC Buchse) durchgeführt werden. Das Messgerät selbst kann über die beiden Schnittstellen eingerichtet werden. Flickermessungen Aufgrund der schnellen Abtastzeit sind auch Flickerauswertungen möglich. Die bekannten Metriken Pst, SVM, Flickerfrequenz, Flickerindex und Flickeranteil sind in der verfügbaren Software implementiert. Linearer Verstärker mit 16 µs oder 500 µs Anstiegszeit
