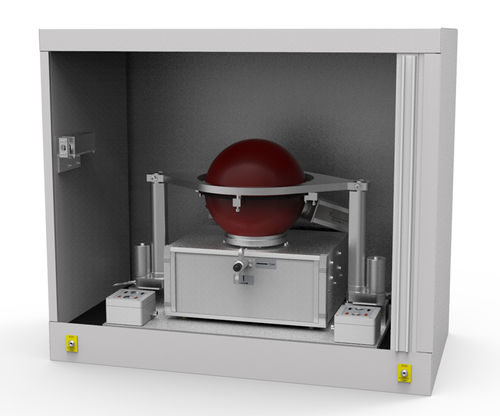

Farbmesssystem TPI21-TH

Licht

Unabhängig davon, ob LEDs in Autoscheinwerfern, Leuchtanzeigen oder Lampen eingesetzt werden, müssen ihre lichttechnischen Spezifikationen engste Toleranzen einhalten. Für viele Anwendungen ist das ein Problem, liegen die Herstellungstoleranzen der LEDs doch zum Teil höher als die zulässigen Toleranzen in der Anwendung. Die von den LED-Herstellern angebotene Einschränkung der Toleranzen durch Sortieren der LEDs erfolgt im Puls-Betrieb durch Kurzzeitbestromung, wogegen in der späteren Anwendung meist der Konstantstrombetrieb mit all seinen thermischen Einflüssen überwiegt. Die anspruchsvolle LED-verarbeitende Industrie benötigt also Messsysteme, mit denen LEDs sowohl im herstellerkonformen Puls-Betrieb als auch im Konstantstrombetrieb getestet werden können. Im Konstantstrombetrieb hat die Sperrschichttemperatur einen signifikaten Einfluss auf die Lebensdauer der LED. Aus diesem Grund müssen Testsysteme die Prüfung der LEDs bei kontrollierter Sperrschichttemperatur ermöglichen. Das Messsystem TPI21-TH und seine Funktionsgruppen Mit dem TPI21-TH bietet Gigahertz-Optik GmbH ein LED-Testsystem höchster Güte bei einem bis auf das Einsetzen der Prüflinge vollautomatischen Prüfablauf. Bei der Entwicklung des Messsystems wurde auf die Konformität zu den neusten Normen und Vorschriften wie CIE S025, LM-79-08, DIN 5032 Teil 9) besonderer Wert gelegt. Das Messsystem besteht aus den fünf wesentlichen Funktionsgruppen: -Lichtmessgerät für Lichtstrom, Spektrum, Farbe und Farbwiedergabe -Thermoelektrische LED-Messfassung zur Kontaktierung, Heizung und Kühlung -Versorgungs- und Messelektronik für Kurzzeit- und Konstantstrombetrieb
