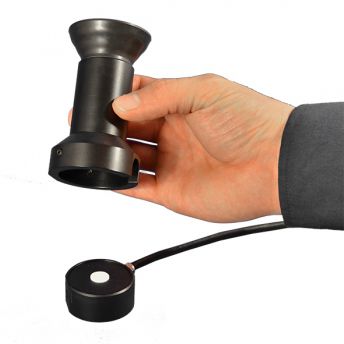

Photometrischer Detektor VL-3701 with SRT-M37-L

BeleuchtungsstärkeLaborKalibrierung

Beleuchtungsstärke und Leuchtdichte messen Der VL-3701 ist ein Detektor zur präzisen Messung der Beleuchtungsstärke in Lux. Seine Einsatzmöglichkeiten können mit einer Vorsatzoptik der SRT-M37-L Serie um Leuchtdichtemessungen in cd/m² erweitert werden. Wegen der fehlenden Möglichkeit das Messfeld anzupeilen, eignet sich diese Kombination vorrangig für großflächige Leuchtfelder wie z.B. Lichtkästen. Einfache Umrüstung Zur Befestigung der SRT-M37L Vorsatzoptik am VL-3701 Messkopf wird der Adapter SRT-M45/37 benötigt. Dieser wird mit seitlichen Schrauben am Messkopf befestigt. Für einen sicheren Sitz greifen die Klemmschrauben in die umlaufende V-Nut des Messkopfes. Die Vorsatzoptik wird danach einfach eingeschraubt. Der SRT-M45/37B Adapter bietet seitlich ein M6 und ein Stativgewinde (1/4”-20 BSW) zur Befestigung. 1° bis 5° Messfeldwinkel Vorsatzoptiken mit Messfeldwinkeln von 1°, 2°, und 5° werden angeboten. Rückführbare Kalibrierungen Die Vorsatzoptik kann mit dem Messkopf in Leuchtdichteempfindlichkeit kalibriert werden. Die Kalibrierung erfolgt durch das Kalibrierlabor für Lichtmessgrößen der Gigahertz-Optik GmbH. Die Kalibrierung wird mit einem Kalibrierzertifikat bestätigt.
