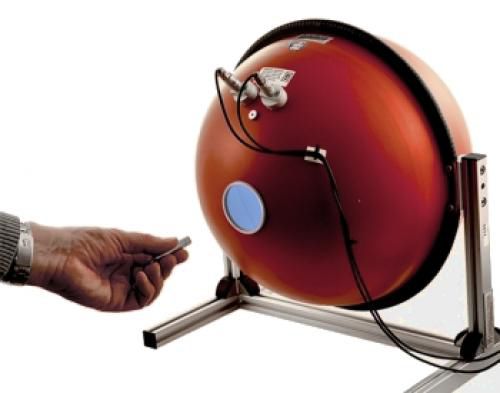

Laserleistungsdetektor mit Ulbrichtscher Kugel ISD-30

Ulbrichtsche Kugel mit 300 mm Durchmesser, konfiguriert für die Vermessung von Lasern und Laserdioden mit einer Divergenz von bis zu 64°. Messöffnung mit bis zu 100mm Durchmesser Der ISD-30 Ulbrichtkugeldetektor mit 300 mm Kugeldurchmesser und Bariumsulfat (ODP97) Innenbeschichtung bietet eine 100 mm Messöffnung. Diese ermöglicht es, auch Laser mit großen Strahldurchmessern, wie beispielsweise Laser für optische Abstandsmessung, zu verwenden. Auf Wunsch kann die Messöffnung mit Portreducern auf kleinere Durchmesser reduziert werden. Breiter spektraler Empfindlichkeitsbereich Der Ulbrichtkugeldetektor ist mit einer Si oder einer InGaAs Photodiode verfügbar. Die Si Diode deckt dabei den Messbereich von 400 nm bis 1100 nm ab, die InGaAs Diode den Bereich von 800 nm bis 1800 nm. Falls der gesamte Empfindlichkeitsbereich von 400 nm bis 1800 nm gewünscht wird, so ist die ISD-30 auch mit beiden Detektoren verfügbar. Detektoren mit Streuscheiben Durch die Streuscheibe vor den Detektoren liegt die gesamte Kugeloberfläche in deren Blickfeld. Dadurch wird der Effekt von punktuellen Inhomogenitäten (Hotspots) minimiert. Detektor in „Schattenposition“ Der Detektor ist nahe am Messport angebracht, um einen großen Akzeptanzwinkel innerhalb der Kugel zu ermöglichen, ohne den Detektor dabei direkt zu beleuchten. Dadurch entfallen mögliche Störeinflüsse eines Baffels. Lichtleiteranschluss und Hilfsöffnung Neben dem Detektoranschluss und dem Messport bietet die ISD-30 zudem zwei zusätzliche
