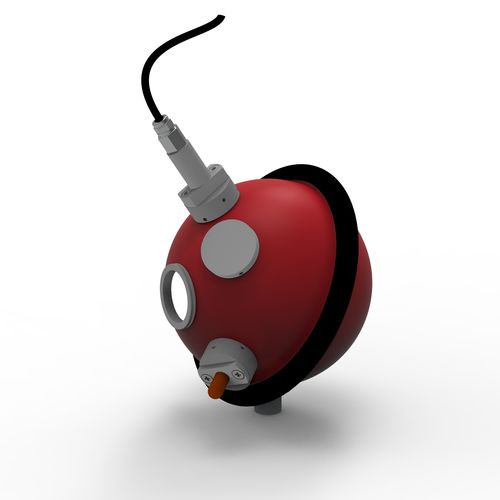

Laserleistungsdetektor mit Ulbrichtscher Kugel ISD-10-Si

Ulbrichtsche Kugel mit 100 mm Durchmesser, konfiguriert für die Vermessung von Lasern und Laserdioden mit einer Divergenz von bis zu 64°. Messöffnung mit bis zu 25,4mm Durchmesser Der ISD-10 Ulbrichtkugeldetektor mit 100 mm Kugeldurchmesser und Bariumsulfat (ODP97) Innenbeschichtung bietet eine 25,4 mm Messöffnung. Diese ermöglicht es, auch Laser mit großen Strahldurchmessern, wie beispielsweise Laser für optische Abstandsmessung, zu verwenden. Auf Wunsch kann die Messöffnung mit Portreducern auf kleinere Durchmesser reduziert werden. Breiter spektraler Empfindlichkeitsbereich Der Ulbrichtkugeldetektor ist mit einer Si-Diode verfügbar, die den Messbereich von 400 nm bis 1100 nm abdeckt. Detektoren mit Streuscheiben Durch die Streuscheibe vor den Detektoren liegt die gesamte Kugeloberfläche in deren Blickfeld. Dadurch wird der Effekt von punktuellen Inhomogenitäten (Hotspots) minimiert. Detektor in „Schattenposition“ Der Detektor ist nahe am Messport angebracht, um einen großen Akzeptanzwinkel innerhalb der Kugel zu ermöglichen, ohne den Detektor dabei direkt zu beleuchten. Dadurch entfallen mögliche Störeinflüsse eines Baffels. Lichtleiteranschluss und Hilfsöffnung Neben dem Detektoranschluss und dem Messport bietet die ISD-10 zudem zwei zusätzliche Ports: Einen SMA Anschluss für eine Lichtfaser eines Spektralradiometers Eine zusätzliche Hilfsöffnung, die beispielsweise für Subsitutionskorrekturmessung verwendet werden kann
