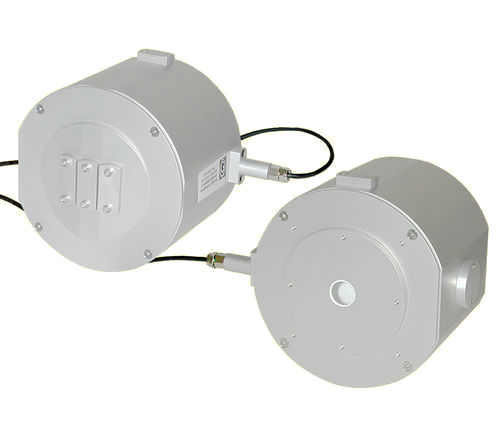

Ulbricht-Kugel / Übertragung UPK-100-F

zur Messung des Reflexionsvermögens

Der UPK-100-F Integrierungsbereich mit ODM98 coating1) ist für Universalgebrauch in den Lichtintensität-, Reflexionsvermögen- und Beförderungmaßanwendungen bestimmt. Der 100mm Durchmesser-Integrierungsbereich mit 15mm Durchmessermaß und drei zusätzliche Häfen in +/- Lagebestimmung 8° und 0° zum hohen hellen Durchsatz der Maßhafen-Angebote erfordert in den lichtempfindlichen Anwendungen innerhalb des Spektralbereiches von 250nm zu 2500nm. Die zusätzlichen Häfen können mit ODM98 beschichteten Portsteckern bedeckt werden, wenn nicht verwendet. Sein einzigartiger Kragenleitblechentwurf vermeidet groß direkte Ablichtung des Detektorhafens vom hellen Eingangshafen in einem herkömmlichen 90° Portpositionsbereichentwurf. Das Leitblech macht es auch möglich, bis 3 Detektoren oder Verbindungsstücke des hellen Führers der Faser auf dem Bereich gleichzeitig zu benützen. Die Detektorhäfen stellt eine Schnittstelle für direkte Montage Gigahertz-Optik's PD-11, TD-11 und VL-11 Art Lichtdetektoren und UFC-11 der Art Faserverbindungsstücke zur Verfügung. Gigahertz-Optik's Kalibrierungslabor bietet nachweisbare spektrale Empfindlichkeitskalibrierung der leuchtenden Energie im Wellenlängenbereich von 250nm zu 1800nm an
