Schnittstellen-Software 5-Axis MultiBlade

ProgrammierSimulationSteuerung

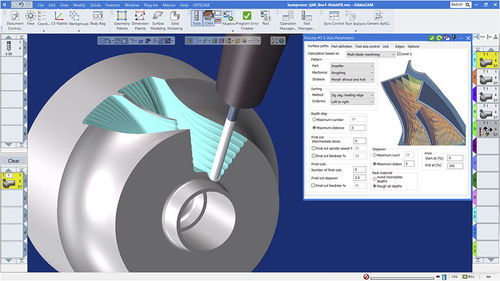

Das Virtual Gibbs 5-Achsen-MultiBlade-Modul ist für die Programmierung von Bearbeitungszentren und Mehrkanal-Maschinen (MTMs) zur Herstellung von Turbomaschinen-Schaufeln wie Blisks, Blings und Impellern optimiert. Die für diese Aufgabenstellung angepasste Benutzeroberfläche erlaubt eine einfache und schnelle Geometrie-Auswahl. Zu den Werkzeugwegstrategien gehören das 5-Achsen-Simultanschruppen, das Schlichten von Naben, Schaufeln und Splittern, mit automatischer Kollisionskontrolle. Die Schnittstelle bietet intelligente Bedienelemente für das Rotieren der Werkzeugwege um das Werkstück sowie für das Kantenverrunden und alle weiteren Werkzeugwegstrategien. Schruppen zwischen Schaufeln mit Unterstützung von Einfachsplittern Schlichten von Schaufeln, Splittern und Naben Verlängerung der vorderen und hinteren Kante und Werkzeugwege, einschließlich Kantenwalzfräsen Drehen und Sortieren von Werkzeugwegen Auslenkung der Werkzeugachsen Glättung der Werkzeugwege Automatische Achsenerkennung Automatische und benutzerdefinierbare Verbindungen und Abstände Rohteildefinition für Restmaterialbearbeitung Mit 5-Axis MultiBlade lassen sich Teile mit Einfach-,Mehrfach- und/oder Sub-Splittern programmieren. Schlichten der Schaufelverrundungen Glätten von Splittern Unterstützung von Mehrfach-Splittern
